CAD迷你看图如何测量长度？CAD迷你看图图纸比例不对怎么核对

在CAD迷你看图中打开图纸，工具栏的【测量】功能可读取线段长度。依次点取目标线段的两个端点。读数出来后不要急着记录，应与图纸上已有的尺寸标注或已知长度交叉核对。测量结果异常，多半与端点没有选准、图纸单位不同或比例理解错误有关。

CAD迷你看图怎样测量一条线的长度

把图纸放大到待测位置，打开【测量】后选择距离或长度测量。鼠标移动到线段起点，出现端点、交点或中心等捕捉提示后单击。移动到终点再单击，界面会显示两点间的距离。短线、斜线和图纸边缘的尺寸更需要放大后操作，避免点到邻近的对象。

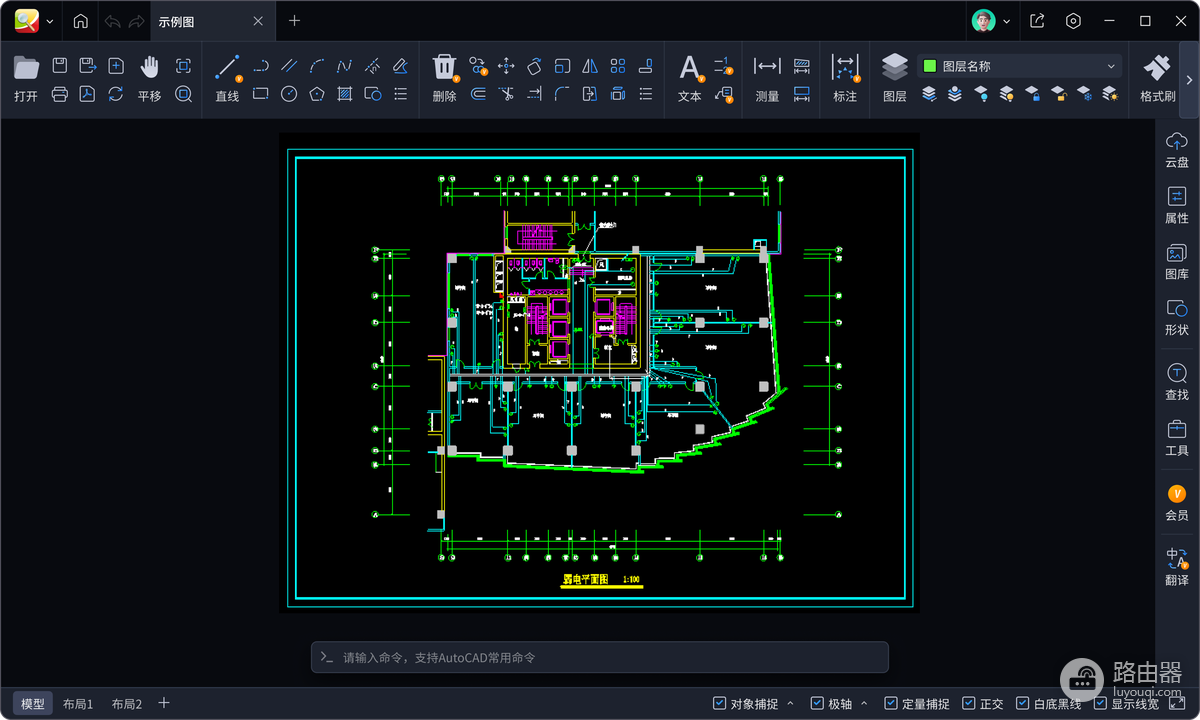

官方界面的顶部工具栏包含【测量】，底部还能看到对象捕捉、极轴和正交等辅助项。图中正在显示一张工程图纸，适合在测量前先放大局部并确认捕捉位置。

需要测量连续折线时，可按每一段的实际端点分别读取并记录，不要把水平投影距离当作斜线真实长度。圆弧、面积和角度有各自的测量选项，长度读数不能替代这些结果。

测量数字和图纸标注不一致怎么办

先选一条图中已有明确标注的直线作为参照。测量值与标注接近，说明当前单位和比例基本可用。差异明显说明需要检查模型空间、布局空间、标注线、图框和相邻对象是否被误选。

对象捕捉能帮助落在端点、交点和中心点。新版软件还增加了多段线的中心捕捉。复杂图形的起止位置不清楚，需要放大并查看捕捉提示。重要尺寸应和图纸原始标注、版本号一起保存。涉及施工、采购或加工的数字，交叉核对后再使用，避免仅凭一次点击结果决定。

测量前还应确认图纸是否以毫米、厘米或米作为绘图单位。软件显示的长度反映图纸本身的单位，不会自动判断施工现场采用的单位。外部图纸应由提供方确认单位与出图比例。需要换算，保留原读数和换算依据，再写入沟通或采购记录，后续复核也更清楚。
