CAD迷你看图和CAD迷你画图的区别与选择方法

CAD迷你看图适合打开、浏览、测量、批注、打印和转出图纸。CAD迷你画图适合真正修改对象、文字、尺寸和图层。收到DWG后只要核对内容或给人审阅，选看图更直接。要改线、补标注、调整布局或保存新版本，就应进入画图工具并保留原始文件副本。

CAD迷你看图与CAD迷你画图的任务区别

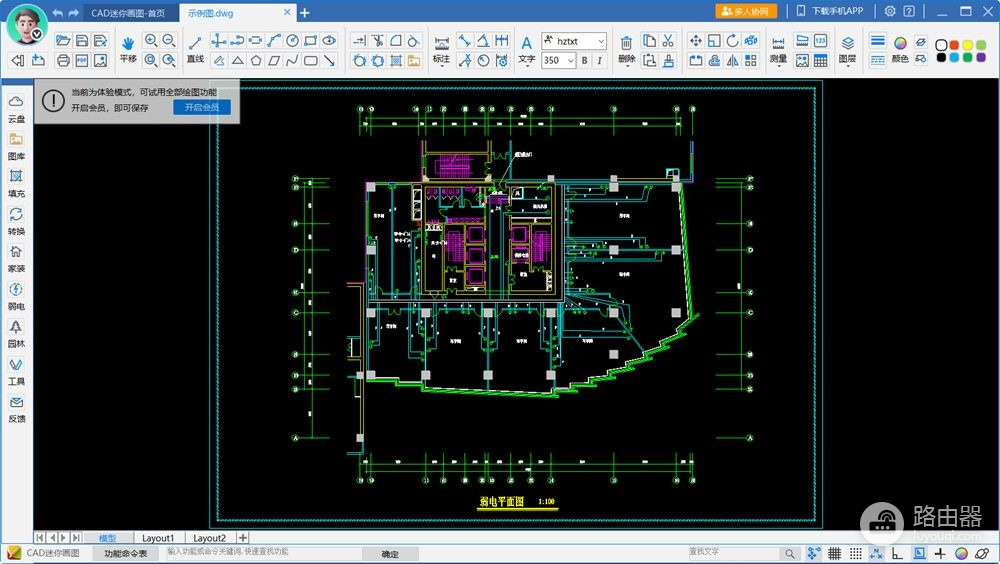

看图时先核对图层、布局、文字、比例和图纸单位。图纸显示不完整，先查看图层开关、布局标签、字体和外部参照。测量结果与现场数据不一致时，先核对单位，不要把显示比例当成实际尺寸。

画图阶段需要选择对象、移动、复制、修剪、偏移、添加文字和尺寸。编辑先另存一份原图，再打开对象捕捉画线或改尺寸。保存后重新打开图纸，检查图层、文字样式和标注是否保持一致。

CAD迷你画图适合哪些具体操作

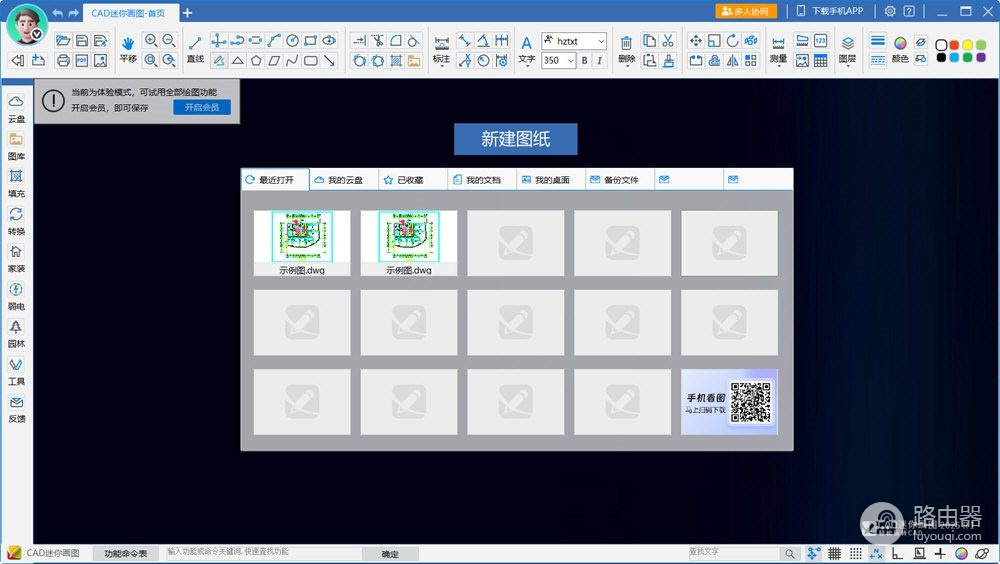

继续制作图纸时可使用画图工具处理文字和表格，并完成图层、图框、批量转格式和输出等工作。原始DWG不要被一次临时修改覆盖，版本文件名应写清日期和修改内容，方便出现误改时回退。

打印和发图都要检查布局空间、图框和背景色。给没有CAD软件的同事审阅时，应同时保留源文件，并导出PDF或图片预览。对方可据此了解修改范围，而不会把预览件当成可继续编辑的图纸。

遇到显示和标注问题怎么处理

文字乱码、符号缺失和图纸打开异常，可先从文件完整性查起，再向图纸提供者索取字体或较低版本文件。画面闪烁、黑屏或图形反向，可查看显示模式、视图和显卡兼容设置。不要在问题未排清前反复覆盖保存。

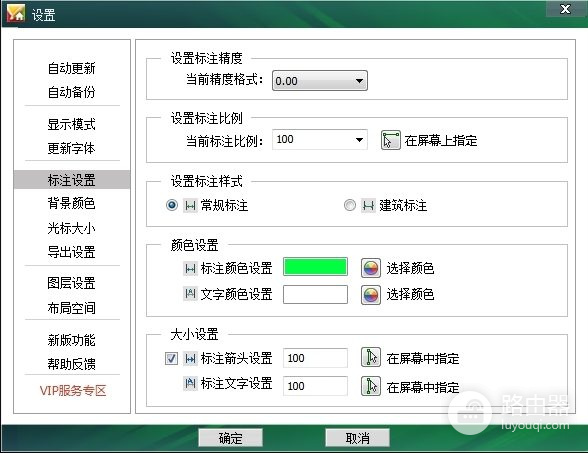

标注颜色、大小和比例必须在同一张图纸里保持一致。完成编辑后缩放查看关键节点，核对端点、交点和尺寸文字是否对齐，再交付给下一位使用者。

按目的选软件，按版本保存图纸

查看施工图、测量尺寸、做批注和打印等任务，用CAD迷你看图就足够高效。改变图纸对象和内容，应使用CAD迷你画图并建立新版本。把查看、编辑和交付分开，既能减少操作，也能保护原始图纸和协作记录。
