主板接口说明怎么看？主板接口接线前怎么确认

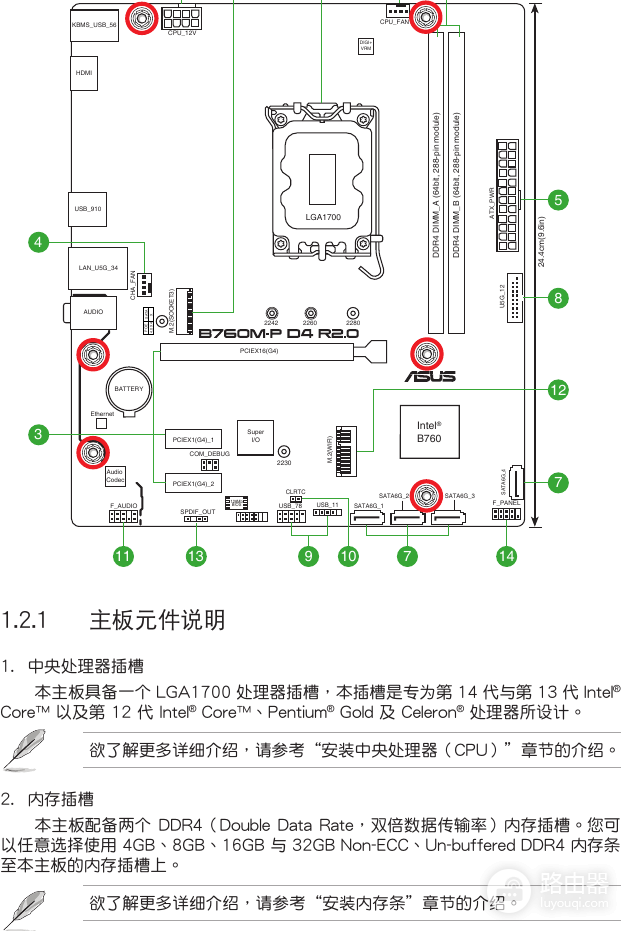

主板接口说明要按当前型号的用户手册看。将结构图编号、接口名称和主板丝印逐一对照，确认用途后再接线。华硕B760M-P D4 R2.0的结构图标出CPU_12V、ATX_PWR、内存、M.2、SATA、USB、F_PANEL和F_AUDIO，按区域定位比凭插头形状判断可靠。
按结构图确认主板接口并接线
1、核对型号和手册
断电后读取主板的完整型号，到厂商支持页下载相同型号和修订版手册。相近型号也可能改变插槽数量、针脚顺序或通道共享规则，不能直接套用另一张主板的图。
2、定位供电、CPU和内存
结构图中的24针ATX_PWR主供电常在主板右侧，CPU_12V供电在左上角。CPU插槽和DIMM内存插槽位于上半部，CPU_FAN接针靠近CPU区域。手册明确将四个内存槽标为DDR4 DIMM_A1、DIMM_A2、DIMM_B1和DIMM_B2，安装内存时按当前型号手册的推荐组合选择插槽。
3、核对存储、扩展和机箱小接针
M.2插槽用于对应规格的固态硬盘，SATA6G接口用于SATA设备。底部小接针中，F_PANEL连接机箱电源键、重启键和指示灯，F_AUDIO连接前置音频线，USB接针连接机箱前置USB线。LED线要区分正负极，电源开关线按手册标注插入。
安装M.2硬盘时，核对插槽长度对应固定柱，金手指完全插入后再压平并固定螺钉。SATA硬盘同时需要数据线和电源线，数据线应接到手册标出的SATA接口。机箱前置USB插头通常有防呆缺口，插入前仍要核对缺针位置，避免把USB、音频或灯光线接到相邻接口。
4、核对方向和电压后通电
接口的缺针、卡扣和丝印可用来判断插头方向，插头不应强行压入。RGB和ARGB灯光接口电压不同，外形相近也不能互接。复查风扇、前置面板和存储线后，再接通电源做最小化开机测试。
开机后怎样判断连接正确
BIOS能显示内存容量、CPU风扇转速和已连接的存储设备，说明对应接口已被识别。无法点亮时检查24针主板供电、CPU_12V供电和F_PANEL电源键针脚。能开机却找不到硬盘，就回到M.2或SATA连接及手册中的通道说明检查。遇到不认识的针脚或插头应停止接线并查当前手册，避免反复通电试错。
