主板接口怎么看？主板CPU_FAN、SATA、M.2和前面板接针说明

主板接口要按具体型号的用户手册和PCB丝印来认。不同主板的插槽数量、接口位置和针脚定义并不统一，通用图只能帮助理解名称，不能直接代替当前型号的接线图。

主板接口名称怎么找

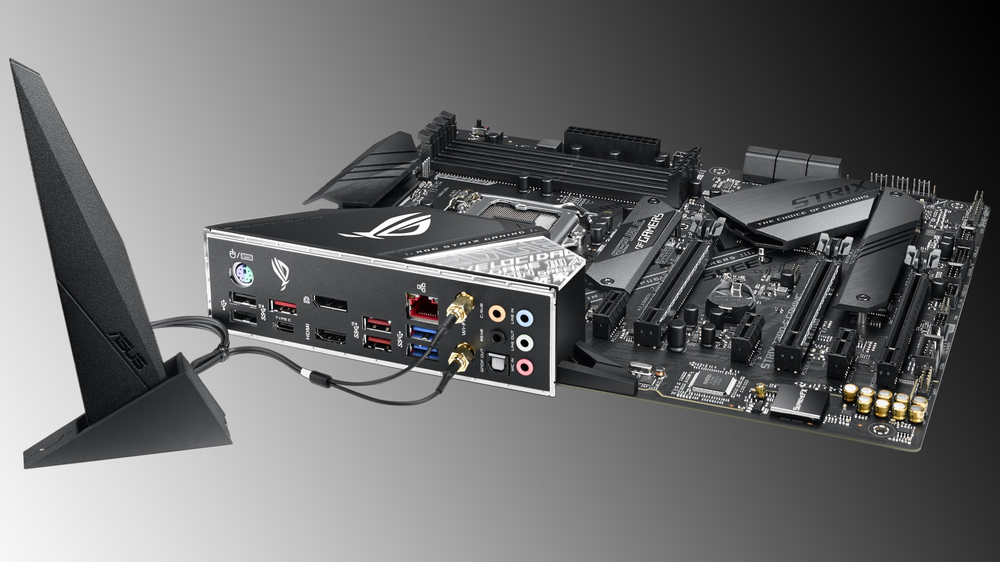

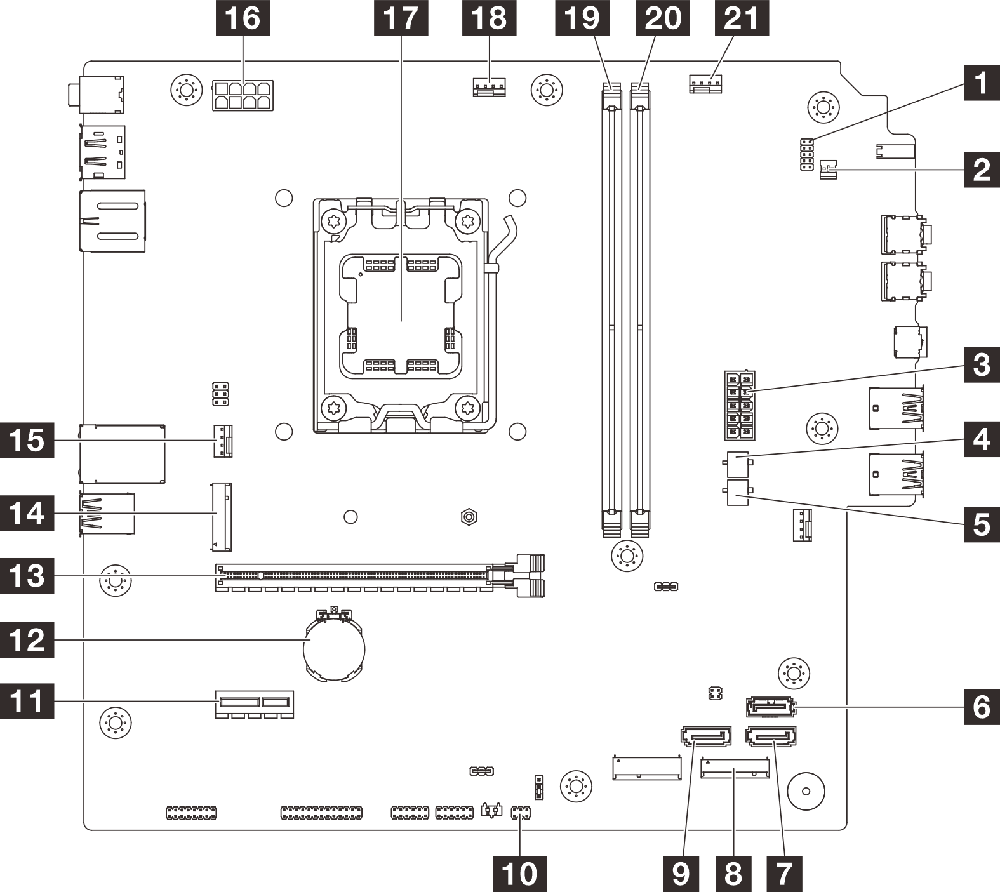

查看主板型号后，在手册中找到组件概述、主板布局或接口参考页，再按图中的编号定位。主板上还会印有CPU_FAN、ATX_PWR、SATA、M2、JFP或F_PANEL等短名称，这些丝印可以帮助确认当前插座的用途。

常见标记	用途	注意事项
ATX_PWR	主板24针供电	装机时还要连接CPU独立供电
CPU_PWR或EPS	处理器4针或8针供电	不要把PCIe显卡供电线强行插入
CPU_FAN、SYS_FAN	处理器和机箱风扇	处理器散热风扇接CPU_FAN
SATA、M2	硬盘和固态硬盘	M.2要核对键位、长度和协议
F_PANEL或JFP1	开机键、重启键和指示灯	PLED与HDD LED有正负极

供电、存储和机箱接针

主板与处理器供电

24针ATX主电源通常位于内存插槽旁，CPU的4针或8针供电多在处理器插槽上方。两处都要按电源线标签和卡扣方向连接。插头无法自然到位时，应重新核对线材类型，不能靠用力按压解决。

PCIe、M.2和SATA

长PCIe插槽常用于显卡，短插槽可安装网卡、采集卡等扩展设备。M.2插槽能安装固态硬盘或无线模块，但键位、板卡长度以及SATA或PCIe协议必须由主板规格表确认。SATA接口通过数据线连接2.5英寸、3.5英寸硬盘或光驱，硬盘还需要连接电源上的SATA供电线。

CPU_FAN和机箱风扇

处理器散热器接CPU_FAN，机箱风扇接SYS_FAN或CHA_FAN，水泵使用PUMP标记接口。3针风扇一般可以接入4针风扇座，但调速方式可能不同。灯效接口还要分清5V三针ARGB与12V四针RGB，外形相近也不能混插。

前面板、USB和音频线

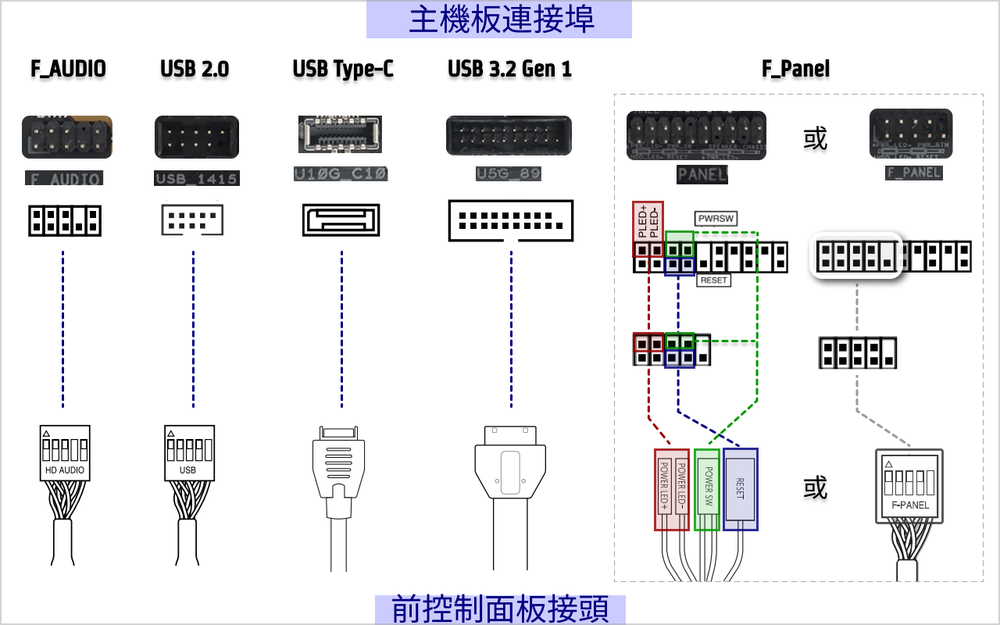

机箱开机键、重启键、电源灯和硬盘灯接F_PANEL或JFP1。开关键与重启键通常不分正负，PLED和HDD LED接反后不会亮，需要按手册针脚图调整。前置USB、Type-C和HD AUDIO都有各自的防呆缺口，不能因为排针接近就换着插。

接线前应关闭电源并拔掉电源线。

核对主板型号、接口丝印和线材标签后再连接，卡扣没有对齐或插头需要明显外力时立即停手。
