耳机插孔怎么接线？3.5mm三段和四段耳麦接法

耳机插孔接线要看清插头有几个触点，再决定是否需要焊接或转接。普通立体声插头只有左声道、右声道和地线。带麦耳机常见的是四段3.5mm插头，除左右声道外还要处理地线与麦克风。四段触点的顺序不对，常会出现声音发闷、单边无声或麦克风、线控失效。

耳机插孔怎么接线：辨认三段和四段

插头上两个绝缘圈的是三段TRS，适合只有左右声道的耳机。三个绝缘圈的是四段TRRS，用于带麦耳机。对四段耳麦，从插头尖端往线缆方向看，Android规范采用的CTIA顺序是左声道、右声道、地线、麦克风。旧设备可能使用OMTP，此时地线和麦克风的位置互换，不能只按线色直接焊。

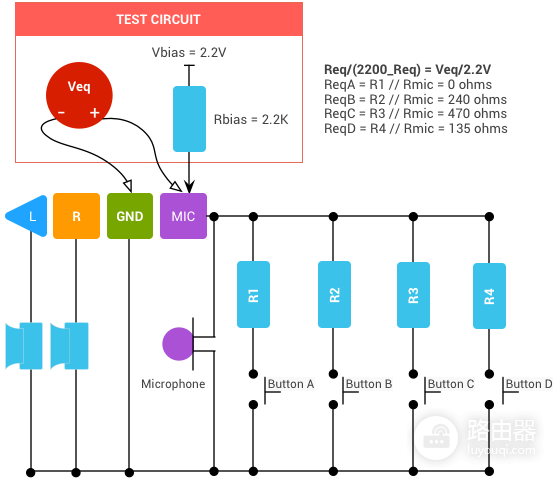

图中的L、R、GND、MIC对应左声道、右声道、公共地线和麦克风。它是判断四段耳麦触点的可靠参照。找清插头的触点段，再用万用表核对每根导线通向哪个触点。红线、绿线或铜线在不同耳机中并没有统一定义。

断线重接时按这个顺序操作

1、拆开前记录结构

拔掉耳机和设备，拍下原焊点、线色和外壳里拉力绳的位置。耳机细线常有绝缘漆，焊点附近没有露出导体时，即使锡沾上去也不会真正导通。

2、逐根确认触点

把万用表调到蜂鸣或低阻档，一支表笔接插头金属段，另一支依次碰导线。导通的那根对应当前触点。标出左、右、地线和麦克风后再焊，避免把地线与麦克风弄反。

3、焊完做短路检查

每个焊点冷却后，看相邻焊片之间是否有锡桥，绝缘套是否压住裸露导线。装回外壳前再测一次通断。以低音量播放左右声道测试音，并录一段声音核对麦克风正常。

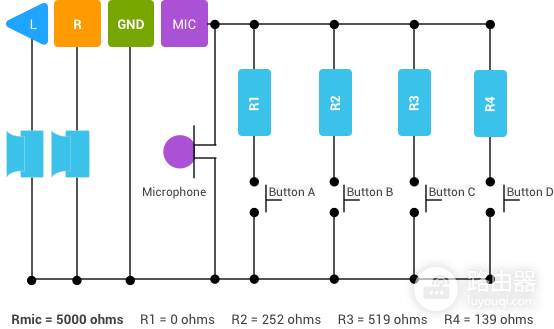

第二张电路图说明带线控耳机的按钮与麦克风回路相关。接听键、播放键或麦克风失效而声音仍正常，优先回查四段标准和转接头规格，而不是重新焊左右声道。

电脑双孔与手机组合孔怎么接

笔记本、手机和部分手柄使用组合耳麦孔，一只四段TRRS插头可以同时传输声音和麦克风。台式电脑前后面板若有独立耳机孔与麦克风孔，带麦耳机要使用标明“耳机/麦克风”的耳麦分线转接头。普通一分二音频线只能分出声音，不能替代带麦耳机的转接。

现象	回查位置	正常结果
只有一边有声音	该声道焊点与导线通断	左右声道分别播放测试音
声音小或人声异常	地线、左右声道和锡桥	立体声清晰且不串音
能听不能说	CTIA/OMTP顺序和分线头	录音能收到人声
线控无反应	麦克风触点与转接头兼容性	按键按设备支持范围生效

接线成功不只是耳机“有响声”。左右声道定位正常、录音清楚、插头轻晃不间断，才说明触点和焊点可靠。无法确认旧耳机的接线标准时，保留原插头并购买规格明确的耳麦转接头，比反复试焊更安全。
