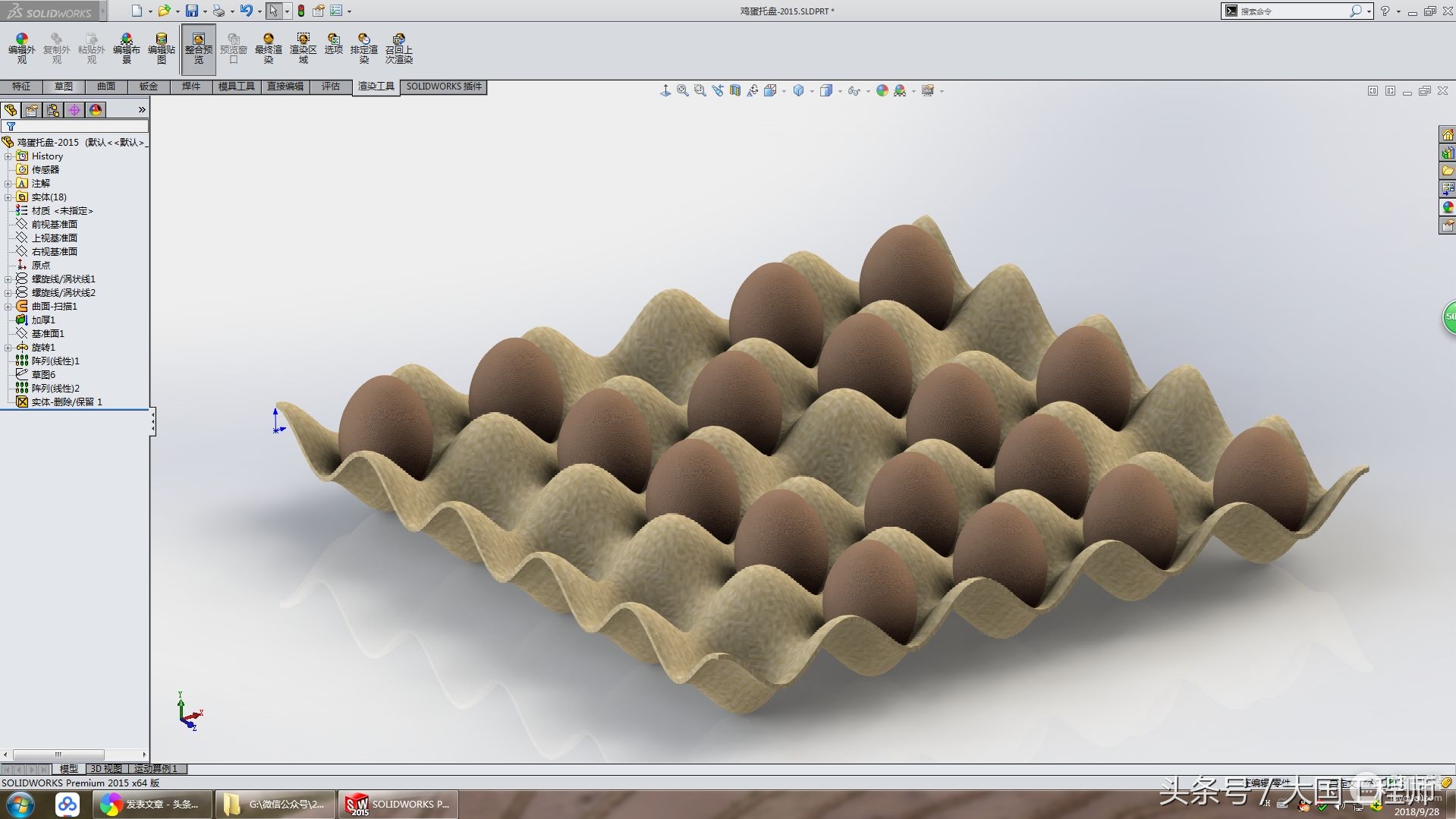

用SolidWorks螺旋线、线性阵列建模的鸡蛋托盘
小编：小蝶
更新时间：2022-08-21
建模步骤

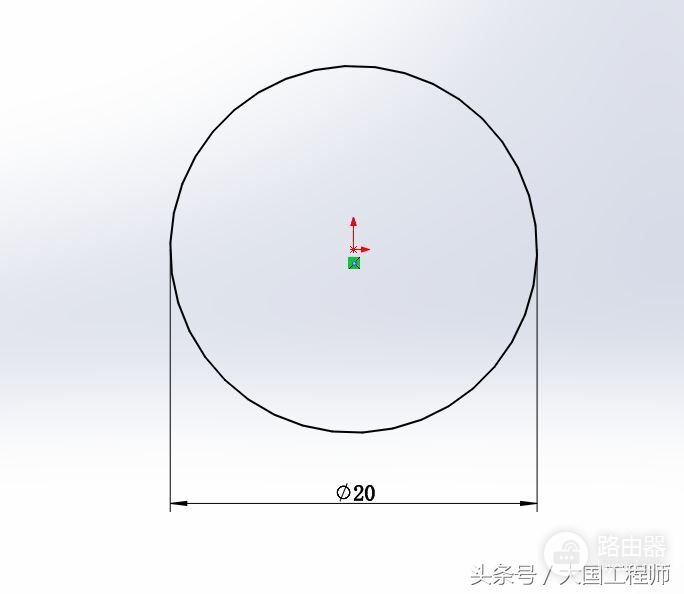

1.右视基准面，草绘圆。

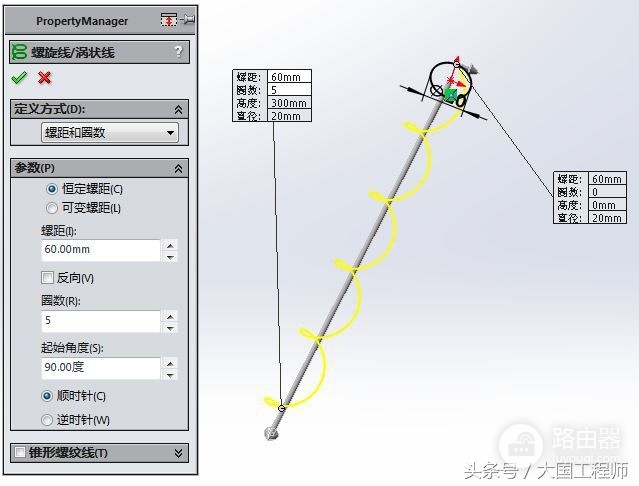

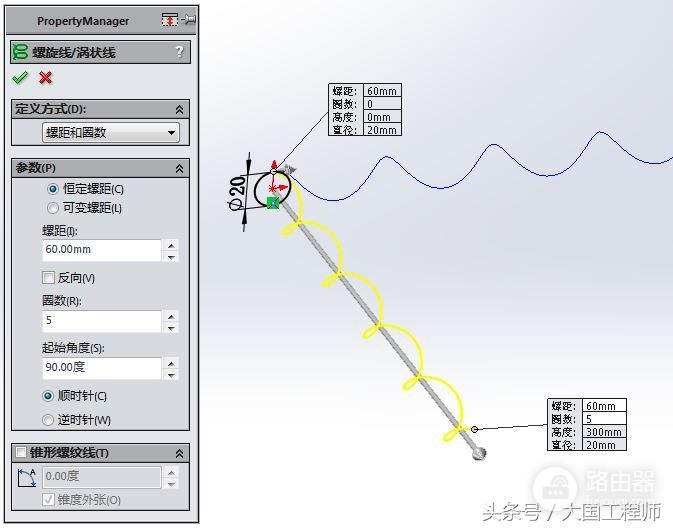

2.螺旋线，螺距60 ，圈数5圈，起始角度90度。
3.前视基准面，草绘圆。
4.螺旋线，螺距60 ，圈数5圈，起始角度90度。

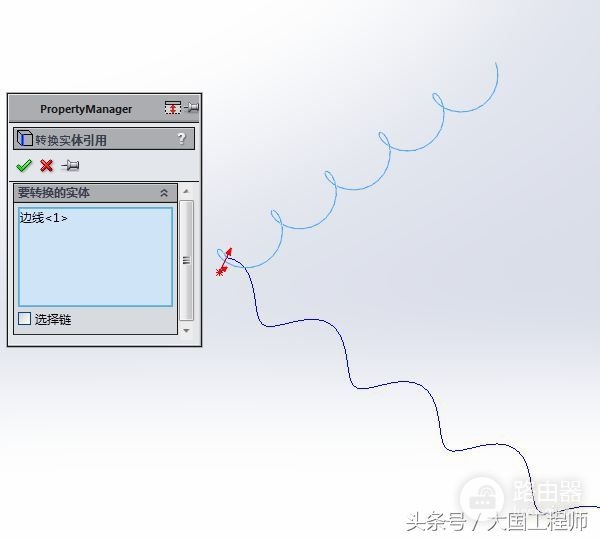

5.前视基准面，转换实体引用。
6.右视基准面，转换实体引用。

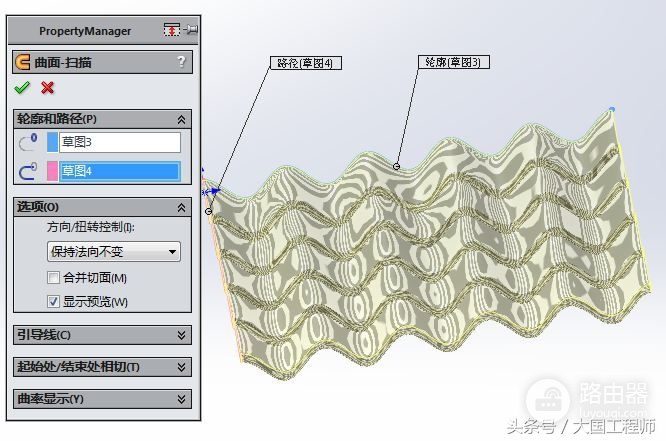

7.曲面扫面。选项：保持法向不变。
8.加厚。2mm

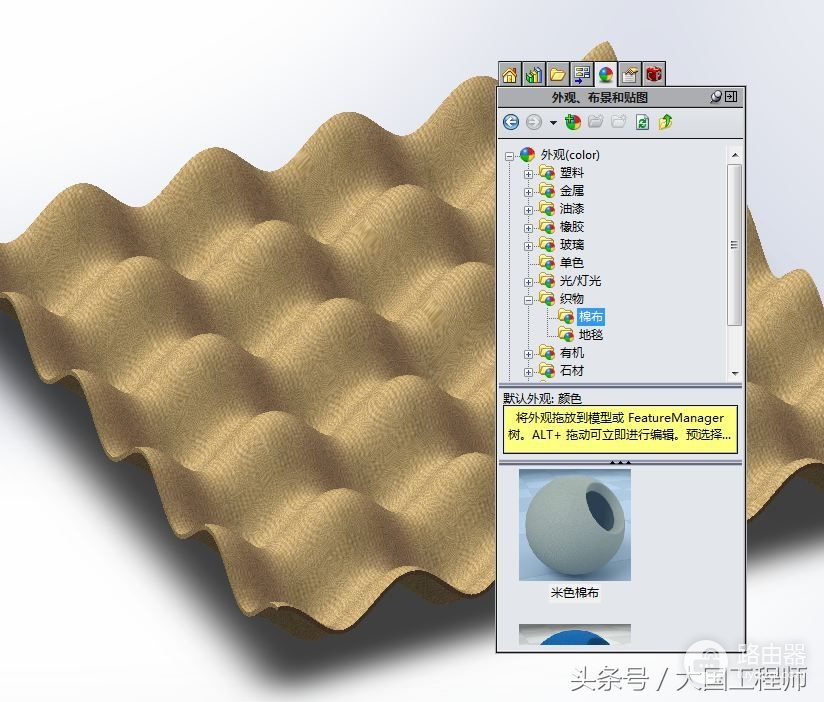

9.添加外观。
10.新建基准面，距离前视基准面30 。
11.在上一步的基准面上草绘图形。

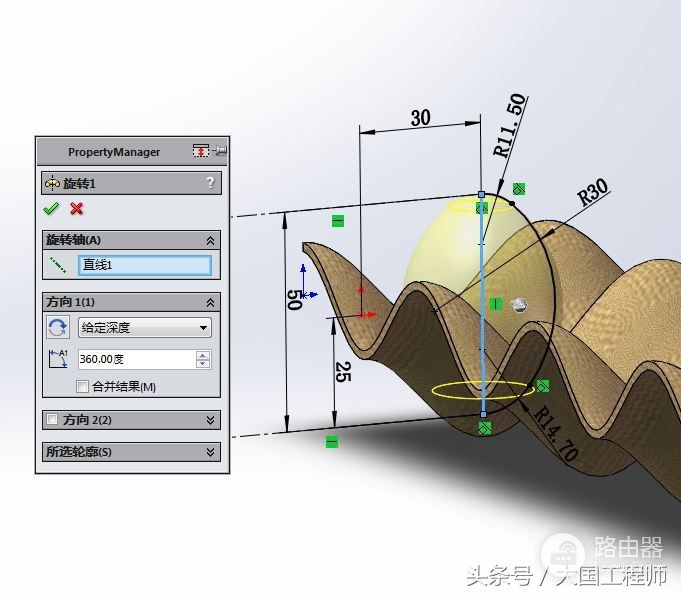

12.旋转。去掉合并结果。

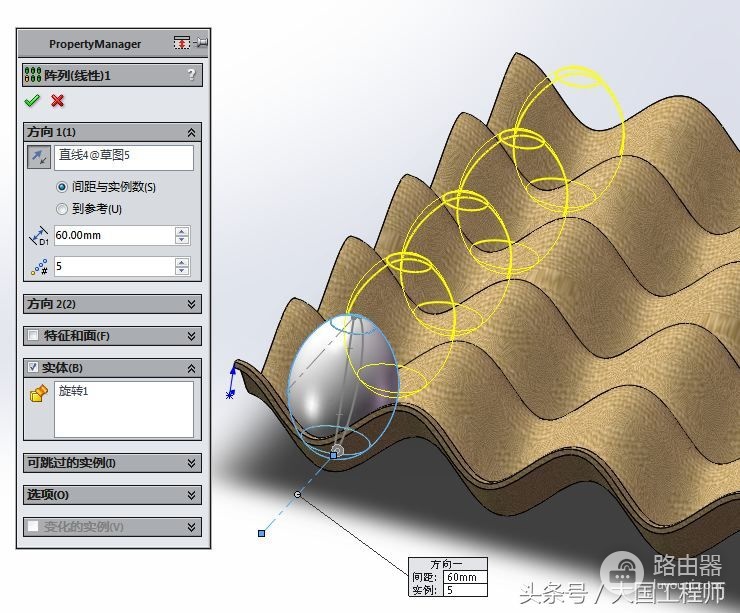

13.线性阵列5个，间距60 。阵列方向：鸡蛋的草图。
14.在右视基准面上草绘一条直线作为阵列方向。线性阵列5个间距60 。

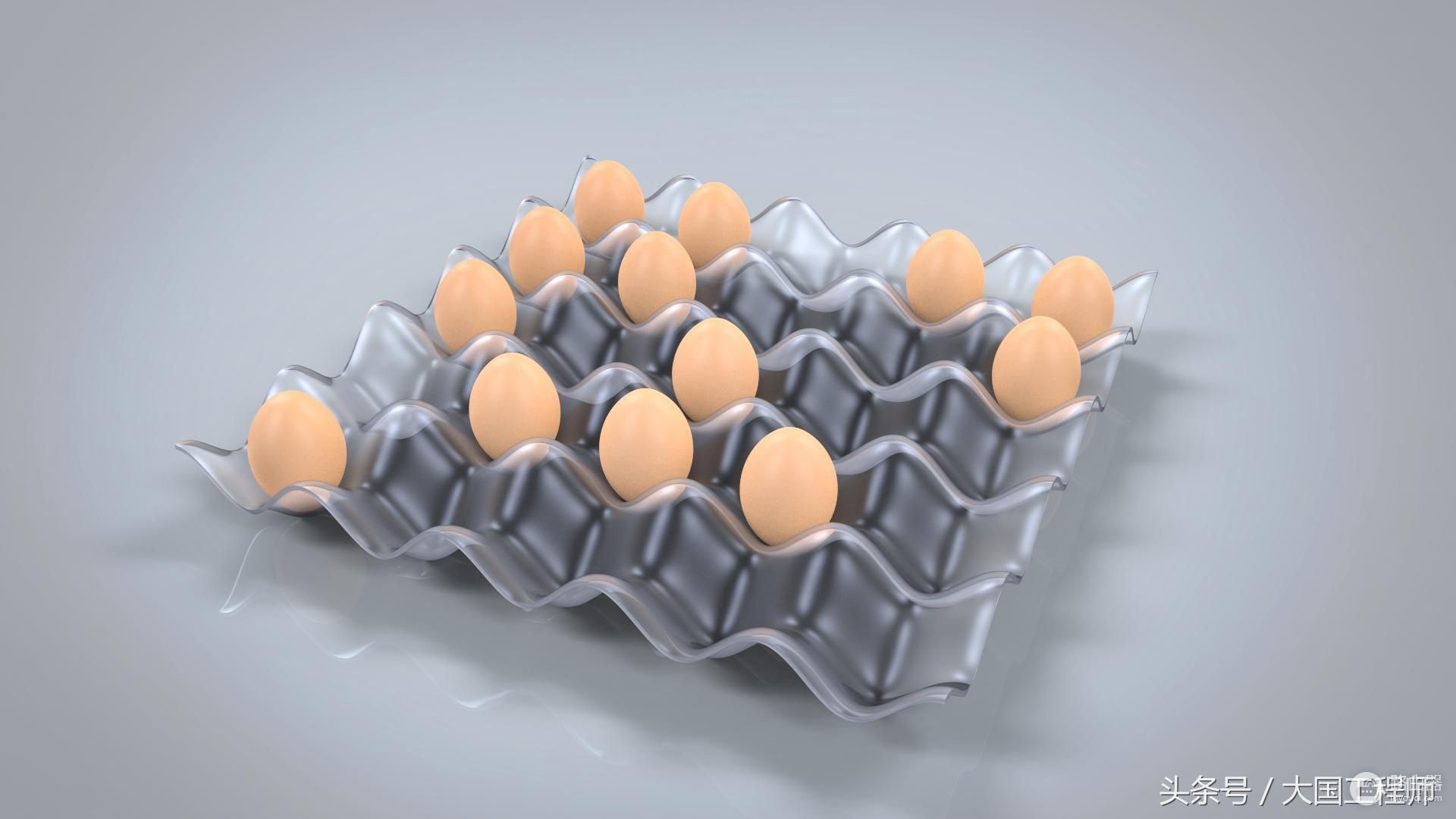

15.完成，渲染。

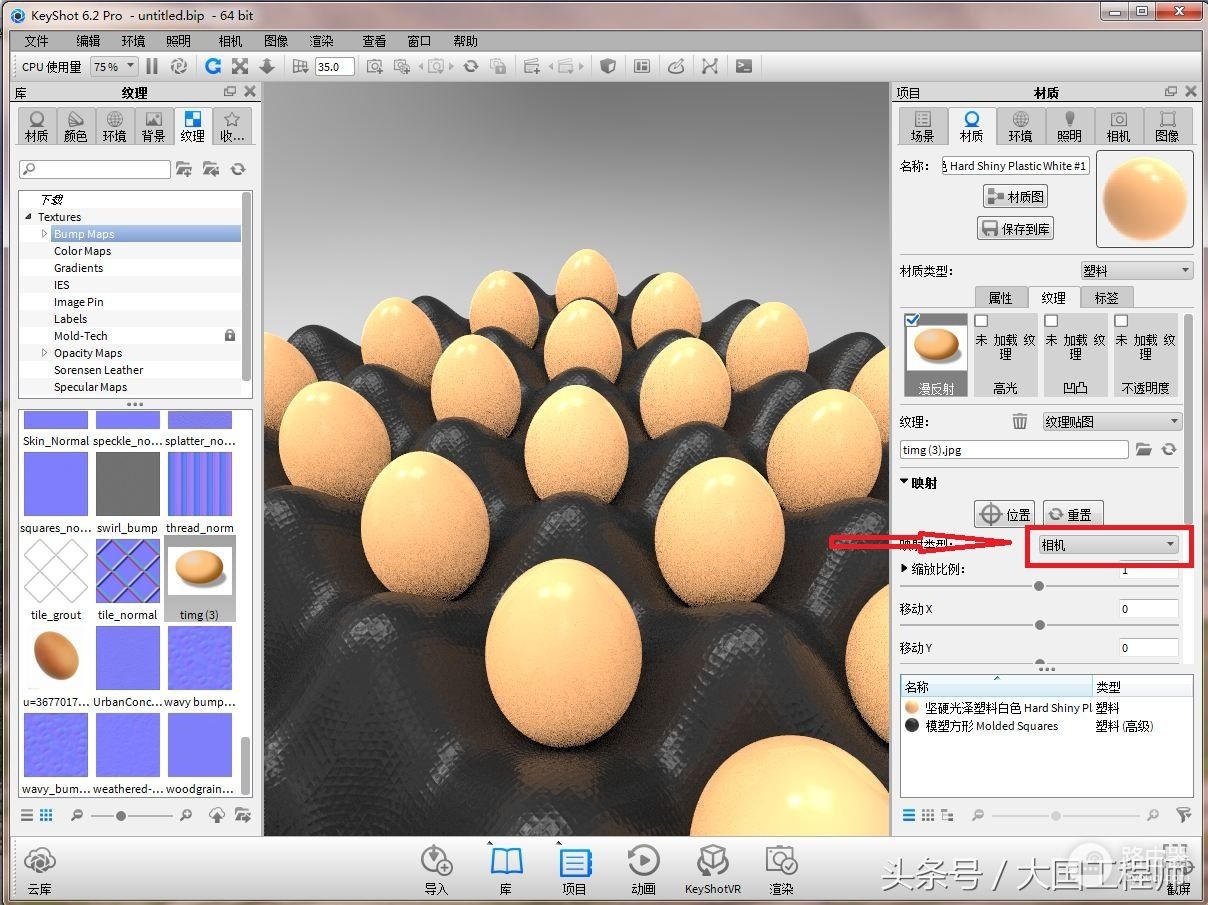

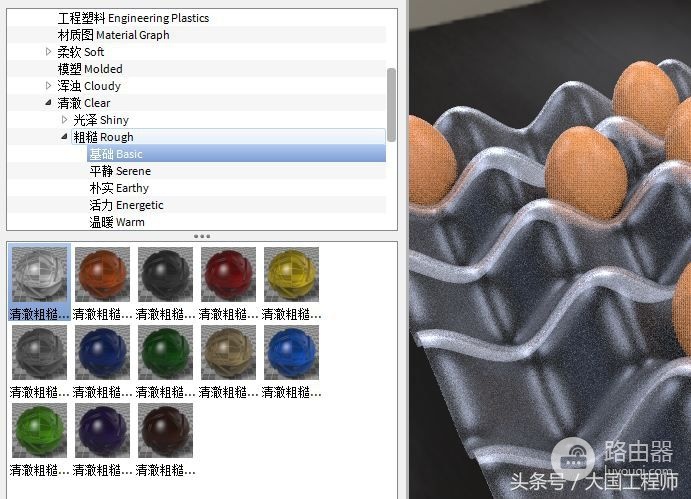

1.给托盘附个材质，给鸡蛋添加塑料的材质。纹理：导入一个鸡蛋的照片，把照片拖到鸡蛋上，漫反射或纹理颜色。
2.映射类型选：相机。

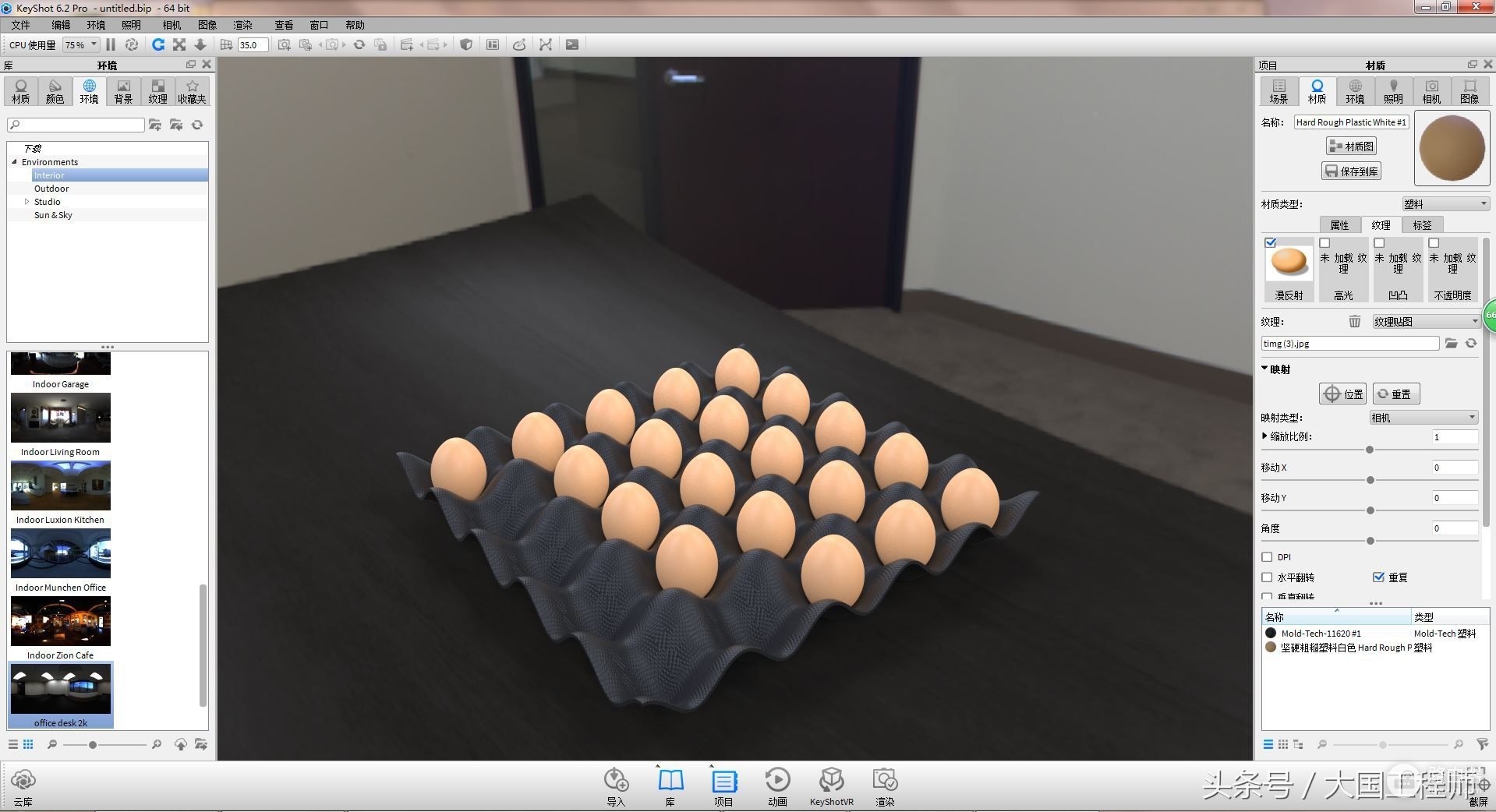

3.右键删除几个鸡蛋，不然渲染太慢。选择环境、背景。
4.完成。

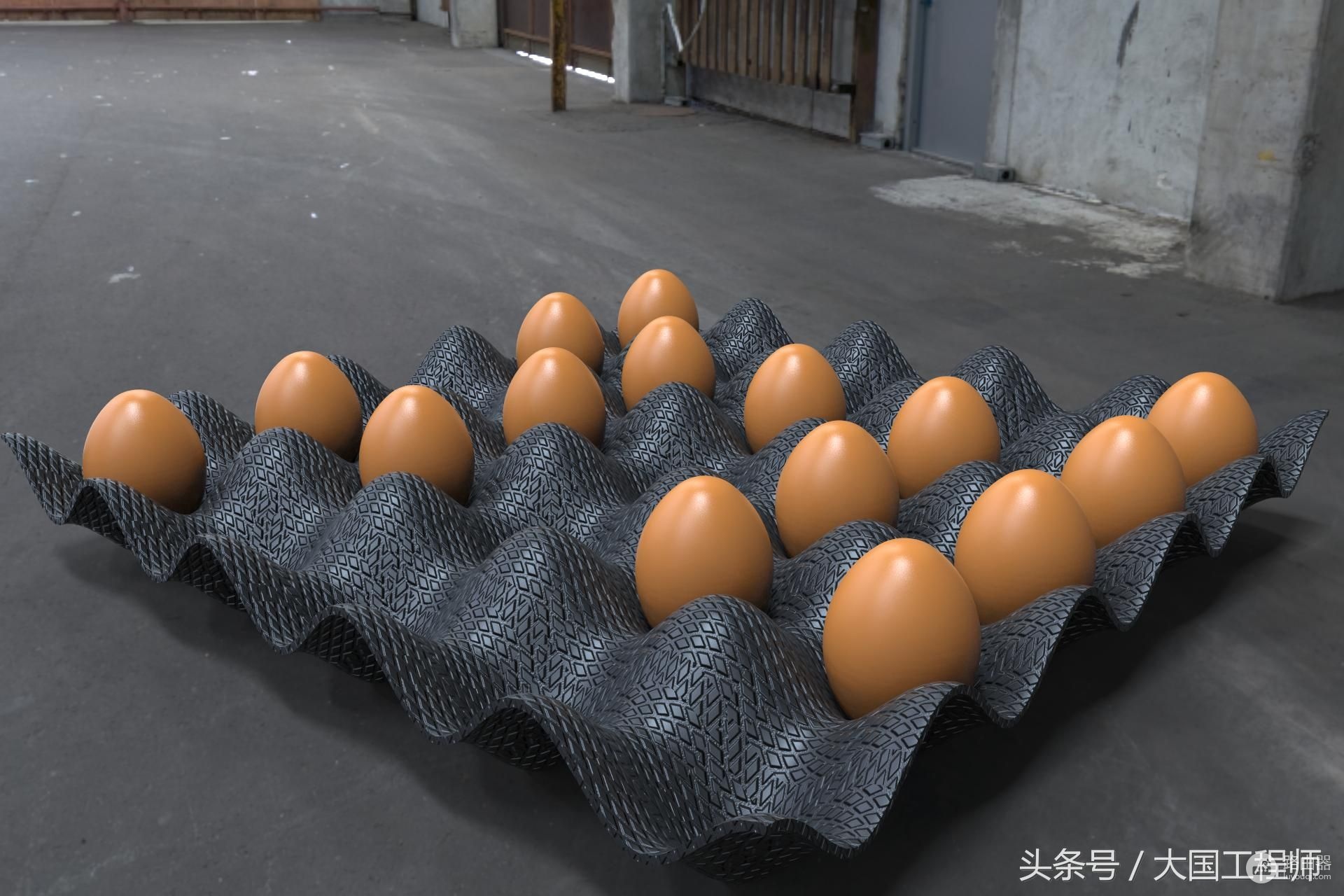

上图的托盘材质（渲染超级慢）
