显卡供电口怎么插？显卡供电口的PCIe与16Pin接线方法

显卡供电口应接电源上标有PCIe或VGA的显卡供电线，不能把CPU的4+4Pin或EPS线当成显卡线使用。关机并断开交流电后，数清显卡有几个供电口和每个接口的针数，再用与电源同型号配套的线材连接。插头推到底、卡扣扣稳后，才可以合上侧板开机。

连接显卡供电口的顺序

1、先确认显卡需要什么接口

显卡常见的是6Pin、8Pin，或由6+2Pin拼成的8Pin。供电口多在显卡顶部或侧面，安装前把数量数清，例如单个8Pin、两个8Pin，或一个16Pin。接口数量是后续准备线材的依据，不能只看手边有几个空闲插头。

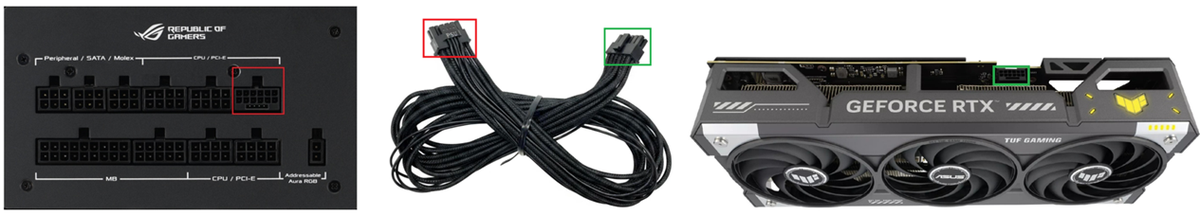

2、从电源中找PCIe 6+2Pin线

传统6Pin或8Pin显卡要用标有PCIe的6+2Pin线。8Pin显卡需要把可拆的2Pin与6Pin合在一起再插入。6Pin显卡只接6Pin部分，多出的2Pin自然留在一侧。模块化电源的另一端也要插到电源上对应的PSU接口，不要把不同电源留下的模组线混用。

3、按卡扣方向推入并检查

让线材插头的卡扣对准显卡接口的扣位，平直推进，直到插头贴合接口且卡扣锁住。出现阻力不要强按，应退出后核对插头方向和线材标识。插好后轻拉插头不应松脱，接口周围也不应留明显缝隙。

4、多个接口逐个接满

两个或三个PCIe接口的显卡，每个接口都要有供电。对于高功耗、多接口显卡，优先从电源分别拉出独立PCIe线，而不是只靠同一根线上的分叉接头凑数。整理走线时给插头附近留出自然弯曲空间，避免侧板持续顶压接口。

不要把CPU EPS线插到显卡上

CPU供电线是4+4Pin或标有EPS，设计用途是连接主板靠近处理器的CPU供电插座。显卡用的是PCIe 6+2Pin。两类线看起来都可能拼成8Pin，却不能互换。接线前同时看线材标签、分体方式和要连接的设备，发现不匹配就停止，不要依赖硬塞来判断能否使用。

• 主板CPU供电口对应CPU 4+4Pin或EPS线。
• 显卡6Pin、8Pin供电口对应PCIe 6+2Pin线。
• 模组线只使用当前电源随附或厂商明确兼容的型号。

16Pin显卡接口怎么接

使用16Pin或12VHPWR接口的显卡，应选电源原生提供的对应显卡供电线。电源端接入标有PSU的16Pin接口，显卡端接入16Pin供电口，两个接口都要完全插到底。配有转接线的显卡，按显卡说明接齐它要求的全部PCIe 8Pin输入，不能空置其中一个接口。

首次开机后观察是否正常点亮并有画面。显卡指示灯提示缺少供电、主板报错或没有显示输出，先关机断电，再逐个检查供电口是否接满、PCIe线是否误换成CPU线、线材是否插在电源正确一端。线材破损、插头异常发热或变色，不要继续通电，应先核对电源和显卡说明书的兼容要求。
