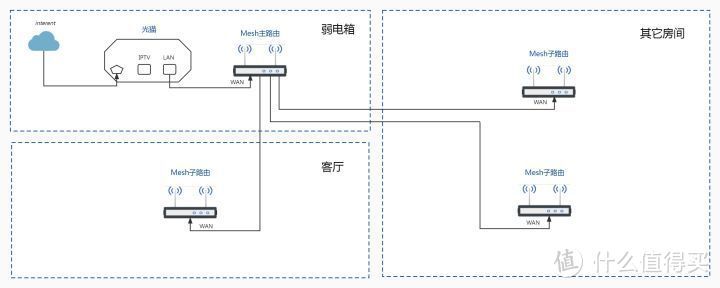

我们都知道常规的有线Mesh组网，Mesh路由器要分母路由和子节点路由。采用的是一母多子的网络拓扑结构。母路由负素NAT转换，ip分配，有线接入和无线ap功能。而子路由在组网成功后只负有线接入和无线ap功能。常规的有线Mesh组网拓扑图如下：

Mesh主路由放在客厅，从客厅到弱电箱需要两条网线。

但现实中好多有房子装修时没有考虑好，从弱电箱到每个房间只有一条网线，随着网络的升级，发现不够用了。当然这种只有一条网线的，也有不同的组网方式。主要有以下几种：

1.把Mesh主路由放在弱电箱，子路由用网线直接连接到主路由的LAN口。这种最简单省事，但如果弱电箱位置很偏，那么就浪费一台路由器。

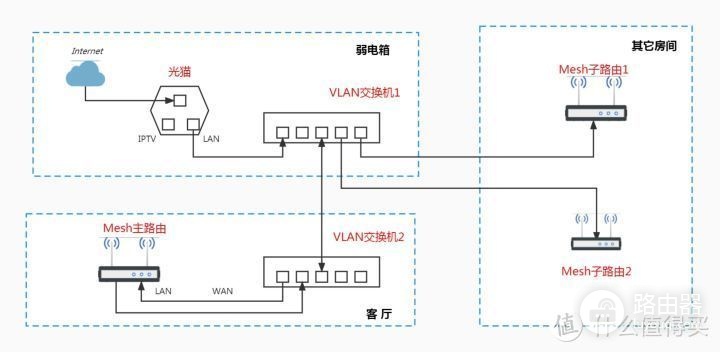

2.采用加两台VLAN交换机，采用单线复用的方式组网。设置要复杂一些。如果是1000M宽带，有一定的网速损耗。

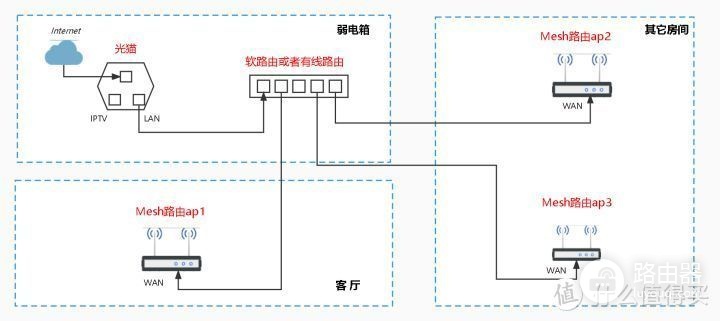

3.采用ap模式下Mesh组网，这种需要光猫拨号上网带路由功能。也可光猫桥接，在光猫后面接一台有线路由或者软路由。

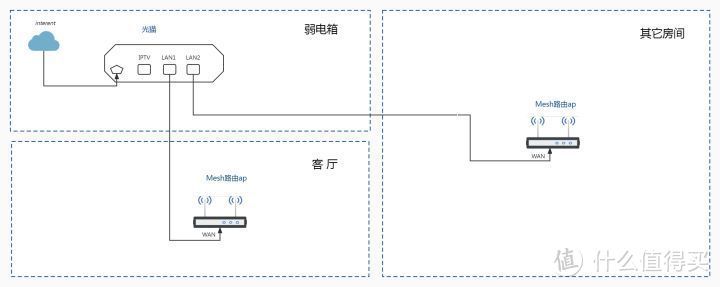

本篇就讲一下用TP-LINK的两台路由器采用ap模式下Mesh组网。路由器用的是TP-LINK XDR5480和XDR5430。由于家里用的是移动300M的宽带，光猫拨号带路由功能。组网拓扑图如下：

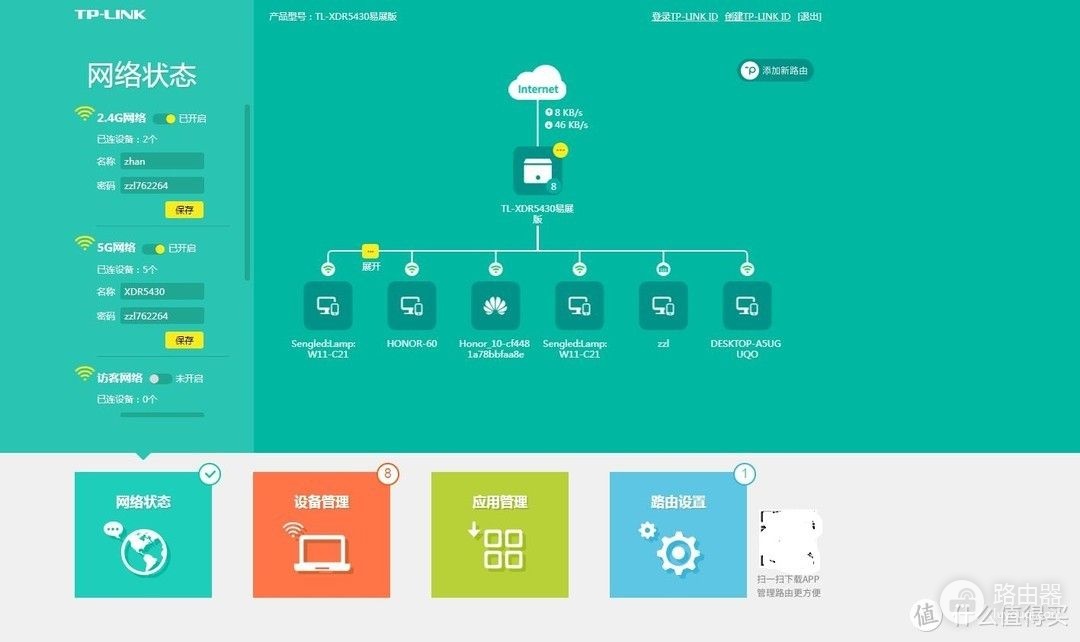

首先一台XDR5430已经连接好了光猫，采用动态ip连接光猫，已经能正常上网了。

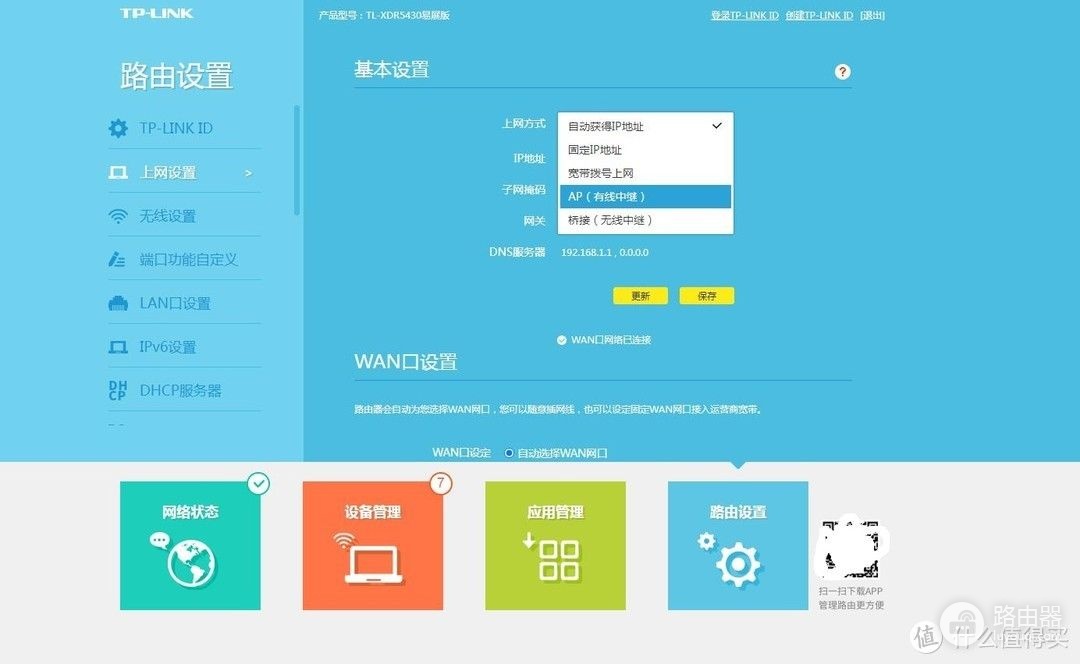

在上网设置菜单里，基本设置，上网方式改为：AP(有线中继)模式。

点击保存，路由器会自动重启。浏览器会自动跳转到登陆页面，这里路由器的地址是；192.168.1.4。是路由器ap的地址。如果没有自动跳转，那么就需要到光猫的后台查询路由器的ip，然后输入路由器的ip地址才能进入路由器的管理页面。设为ap模式后在浏览器输入路由器的管理地址:http://tplogin.cn/ 是不能进入路由器的后面界面的。

设为ap模式后，进入路由器后台可以看路由器已变成了有线中继模式。然后把另一台XDR5480接通电源，两台路由器不要相隔太远，如果这台路由器原来已经使用过，那么需要恢复出厂设置。等待路由器启动完成，按一下路由器上的“易展”按钮。XDR5480前的指示灯变成红色闪烁状态。

然后在XDR5430的后台界面，点击“添加新路由”。

路由器会自动搜索Mesh节点路由。

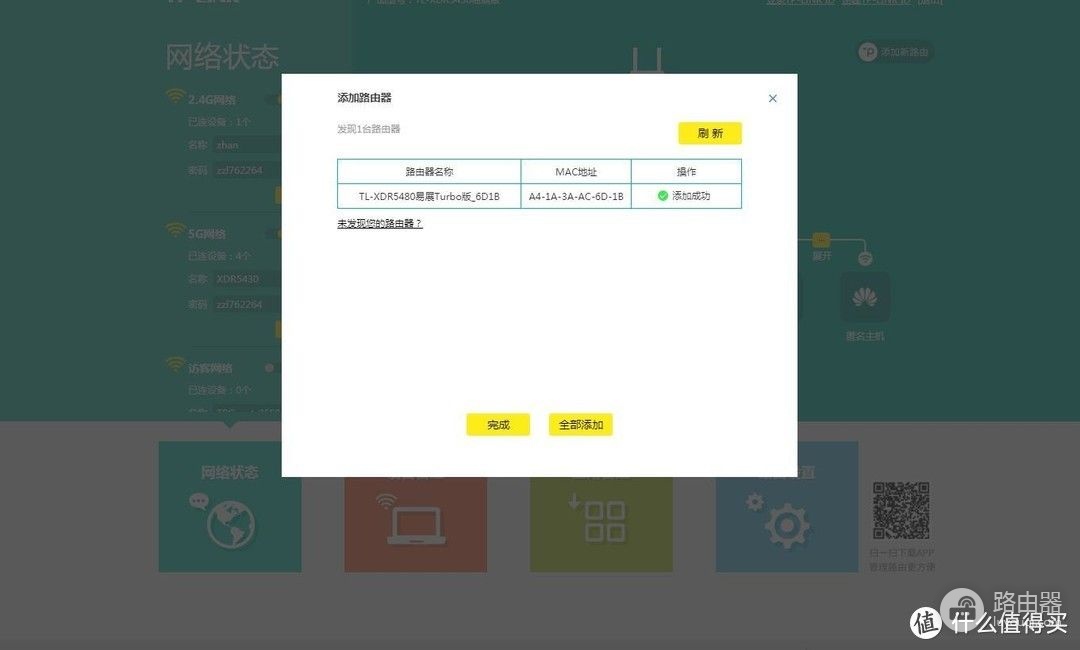

搜索到XDR5480路由后，点击“添加”

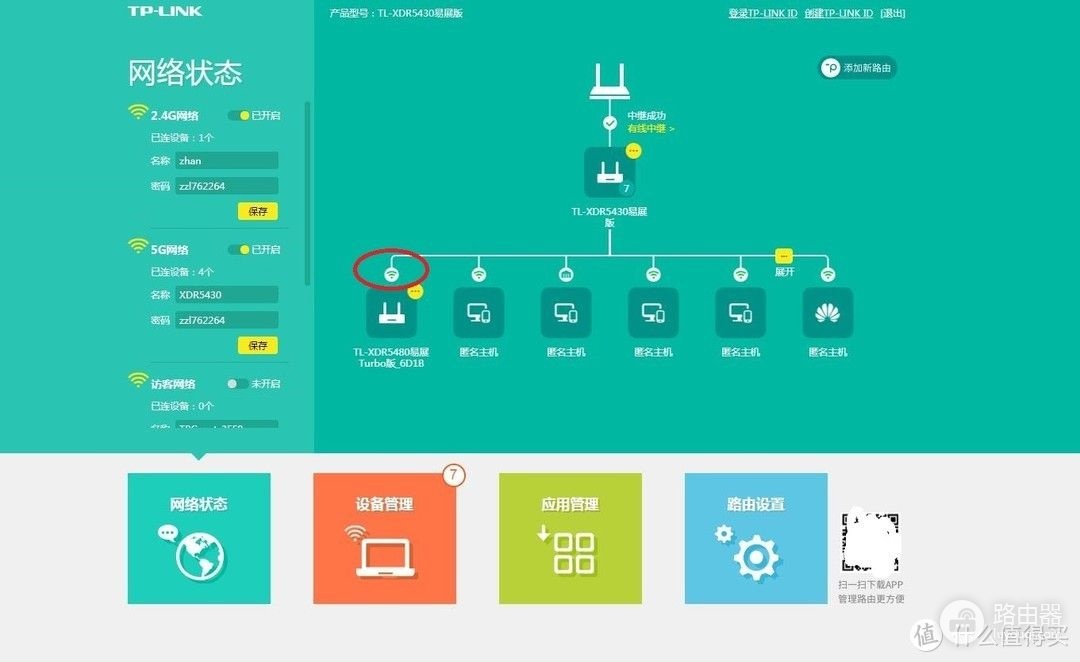

此时再进入路由器后台可以看到XDR5480添加成功，但两台路由器显示的是无线连接。

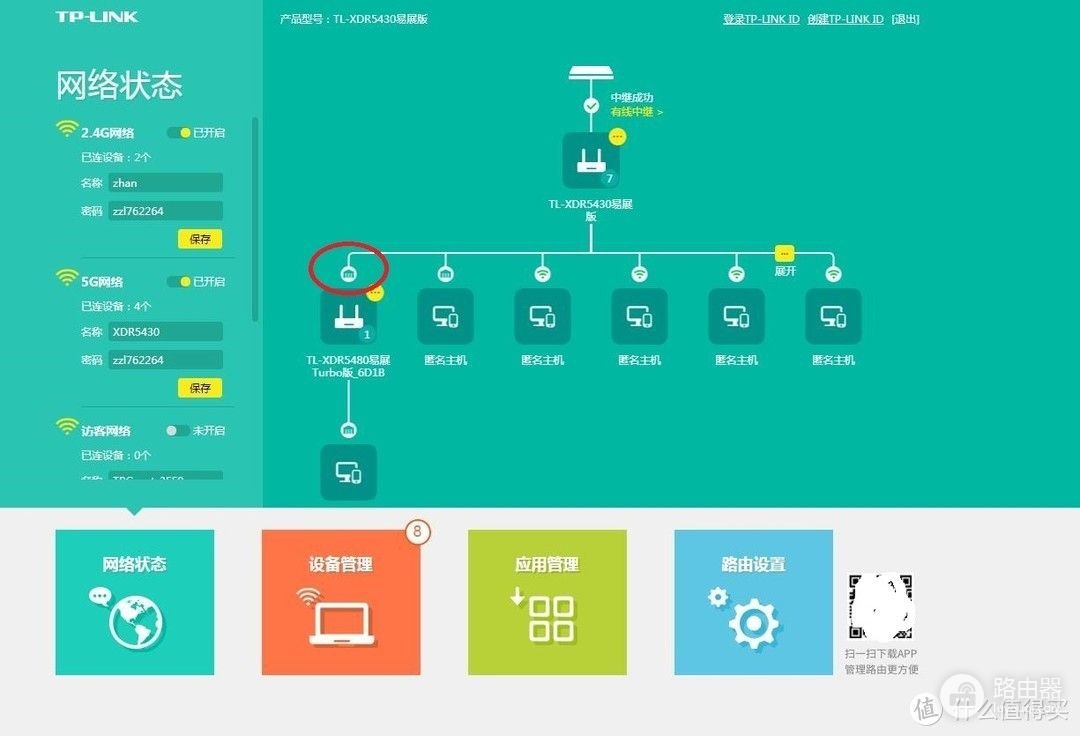

把XDR5480用网线连接到光猫的另一个LAN口。可以看到无线连接变成有线。但网络拓扑图上显示的是XDR5480连接在XDR5430下面。但实际是两台路由器并联接在光猫后面。

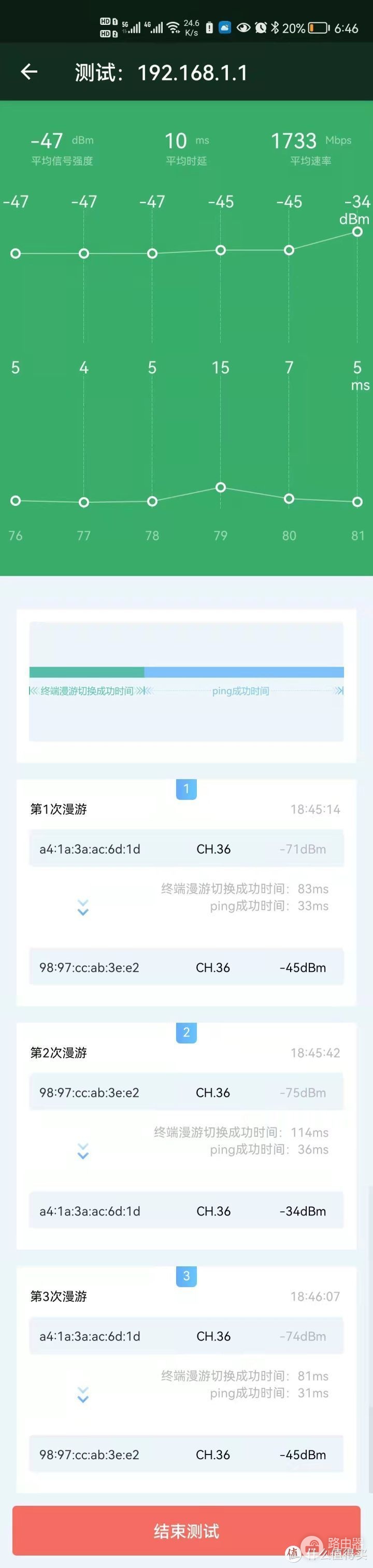

最后两台路由器Mesh组网成功，用手机进行漫游测试一下。进行三次漫游测试，切换时间都在100ms左右。漫游切换很正常。

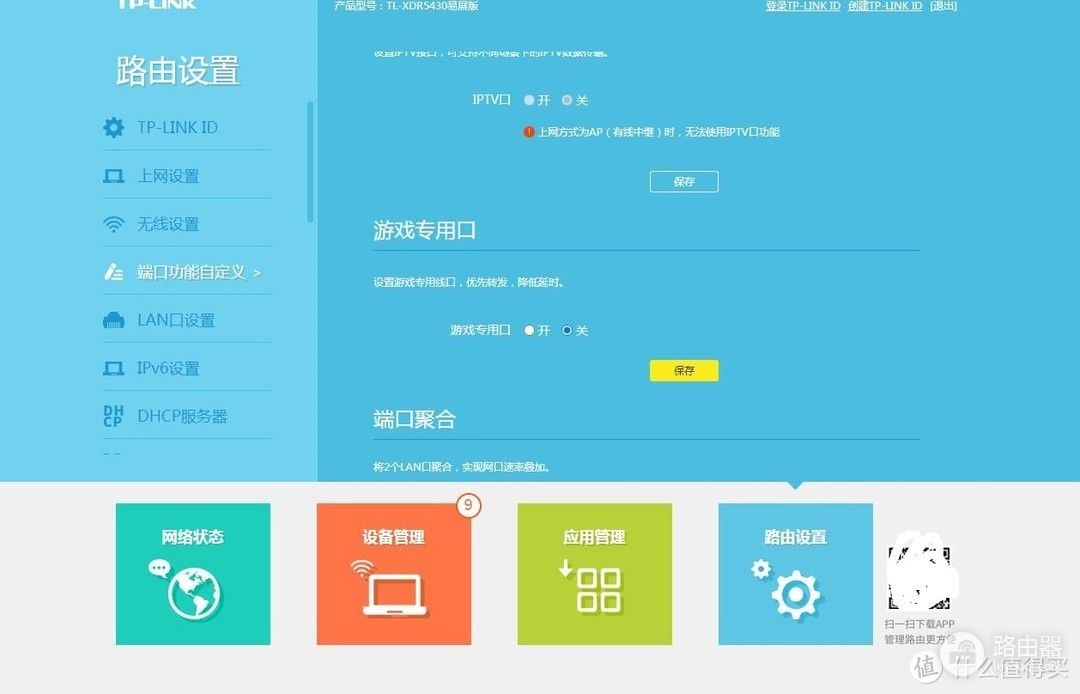

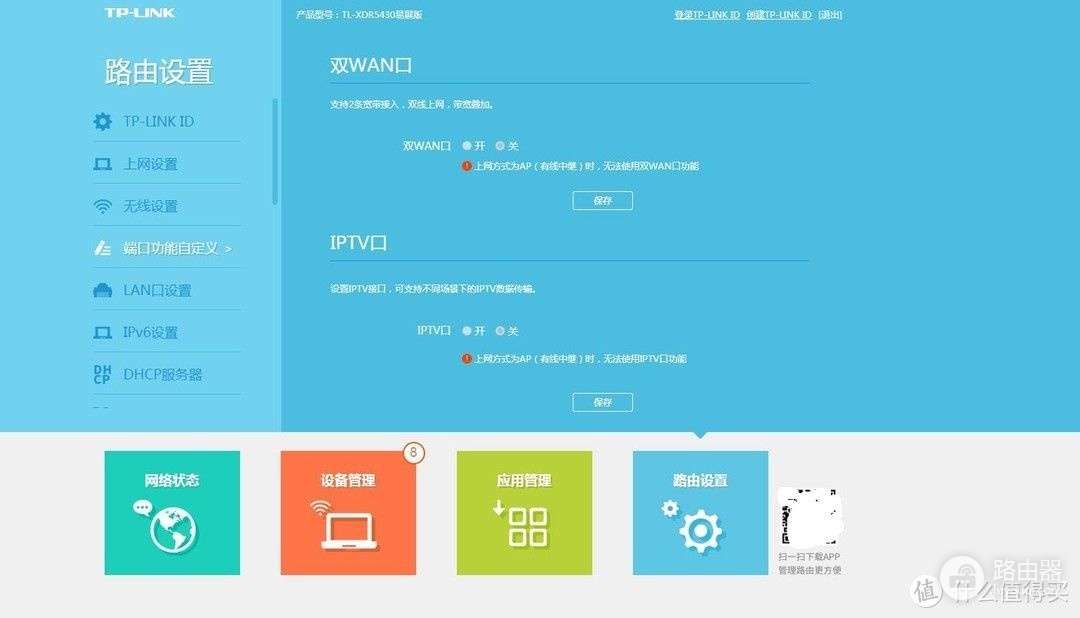

ap模式下的Mesh组网比较适合只有单根网线，同时终端不多的用户。毕竟光猫充当主路由的性能有限。同时采用ap模式组网后，路由器的好多功能用不了。比如TP-LINK的双WAN,iptv,双LAN口聚合这些功能都用不了。但游戏专用口可以使用。如果要使用ap模式Mesh组网,AX3000级别的路由器就足够了。
