关键词：CCNA;Cisco;路由器;DTE; DCE;以太网;串口线

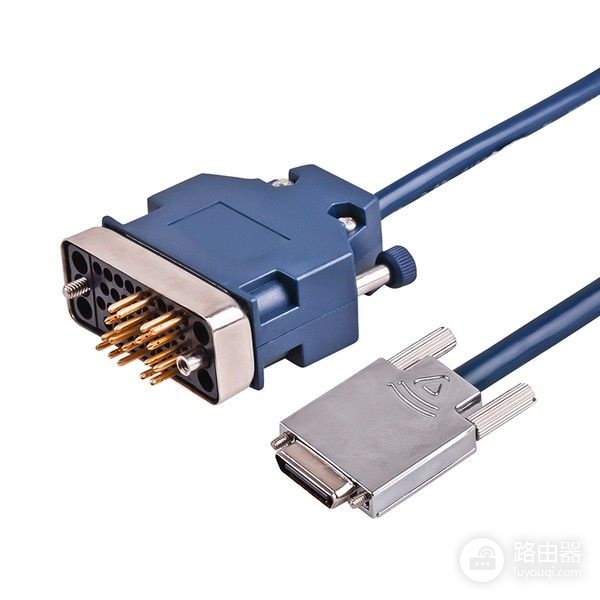

以前接触过路由器专用数据线看起来非常怪异，不规则的针孔排列显得很突兀，下图的样子，初次使用以为是受损器件，这东西俗称串口线，学名CAB-V35DTE，即V35版DTE线缆（cable），还有个他的同胞叫CAB-V35DCE，即V35版DCE线缆。

今天聊聊DTE和DCE究竟是啥玩意。

CAB-V35DTE

学习CCNA阶段用的模拟器Cisco Packet Tracer 界面里串口线连接两设备用一根红线表示，软件上会自动在一端显示时钟图标，有时钟图标一端作为DCE设备，远端作为DTE设备，一般规则是DCE设备提供时钟信号（内部时钟），而DTE设备在提供的时钟上进行同步（外部时钟）。

模拟器用了1年不知所以然，直到一次比赛内训培训遇到串口连接无法通信，才注意这里头的学问。

Cisco Packet Tracer毕竟是个模拟器，真正实体设备连接起来后可没人帮你自动定义DCE、DTE。必须手动配置速率，例如64000，在一端配置完成后，另一端只要探测到对端有时钟，那么本地配置时钟将无法生效。

Router (config) # clock rate 64000

DCE提供时钟

V35是一种高速串行接口，旨在支持更高的数据速率以及通过数字线路的DTE（数据终端设备）或DCE（数据通信设备）之间的连接。

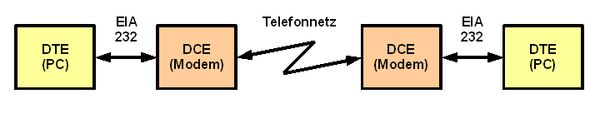

DTE和DCE的区别总结

提醒一下，并不是CAB-V35DTE线缆才称做DTE线缆，它的外形、针脚数量在不同应用场合有差异，本质要看某种连接方式通过什么提供时钟。

数据终端设备（DTE）

它包括任何用作二进制数字数据源或目标的单元。工作在物理层，它可以是终端，微型计算机，计算机，打印机，传真机，机器或任何其他生成或使用数字数据的设备。DTE通常不交流信息，但需要中介才能交流。

该术语通常在电信和思科设备环境中也用于表示无法或配置为不生成时钟信号的网络设备，因此，直接PC到PC以太网连接也可以称为DTE到DTE通信。这种通信是通过以太网交叉电缆完成的，而与PC到DCE（集线器，交换机或网桥）的通信相反，后者是通过以太网直电缆进行的。

1. DTE代表数据终端设备。
2. DTE作为信息源或信息接收器的设备。
3. DTE与数据的源或目标有关。
4. DTE它产生数据并将其传输到具有基本控制字符的DCE。
5. DTE 它通过DCE网络连接。
6. 例如包括计算机，打印机和路由器等。

数据电路终端设备（DCE）

它包括通过网络发送或接收模拟或数字信号形式的数据的任何功能单元。工作在物理层，DCE获取DTE生成的数据，将其转换为适当的信号，然后将信号引入电信链路。

DCE执行诸如信号转换，编码和线路时钟之类的功能，并且可能是DTE或中间设备的一部分。可能需要接口设备将数据终端设备（DTE）耦合到传输电路或通道中，并从传输电路或通道耦合到DTE中。

1. 代表数据通信设备。
2. 用作DTE之间接口的设备。
3. 与数据的通信方面有关。
4. 它将信号转换为适合传输介质的格式，并将其引入网络线路。
5. DCE网络充当两个DTE网络的媒介。
6. 例如包括调制解调器，ISDN适配器，网络卡等。
