示波器有电但没有信号怎么办？从探头补偿到触发调出波形

电源灯亮而屏幕没有信号，不代表仪器已经损坏。把探头接到示波器的探头补偿端，能显示方波就说明通道和探头基本正常，问题多半在测试连接或待测电路。补偿端也没有波形，再检查通道、探头倍率和采集状态。

示波器有电但无信号，用补偿端完成自检

1、接好探头补偿端

将探头插入正在使用的通道，把探头尖端接到前面板标有【Probe Comp.】或方波符号的输出端，地线夹接到旁边的接地端。R&S的补偿示例也采用这一连接方式。探头为10X时，通道里的探头倍率也要设为10X，否则幅度读数会相差十倍。

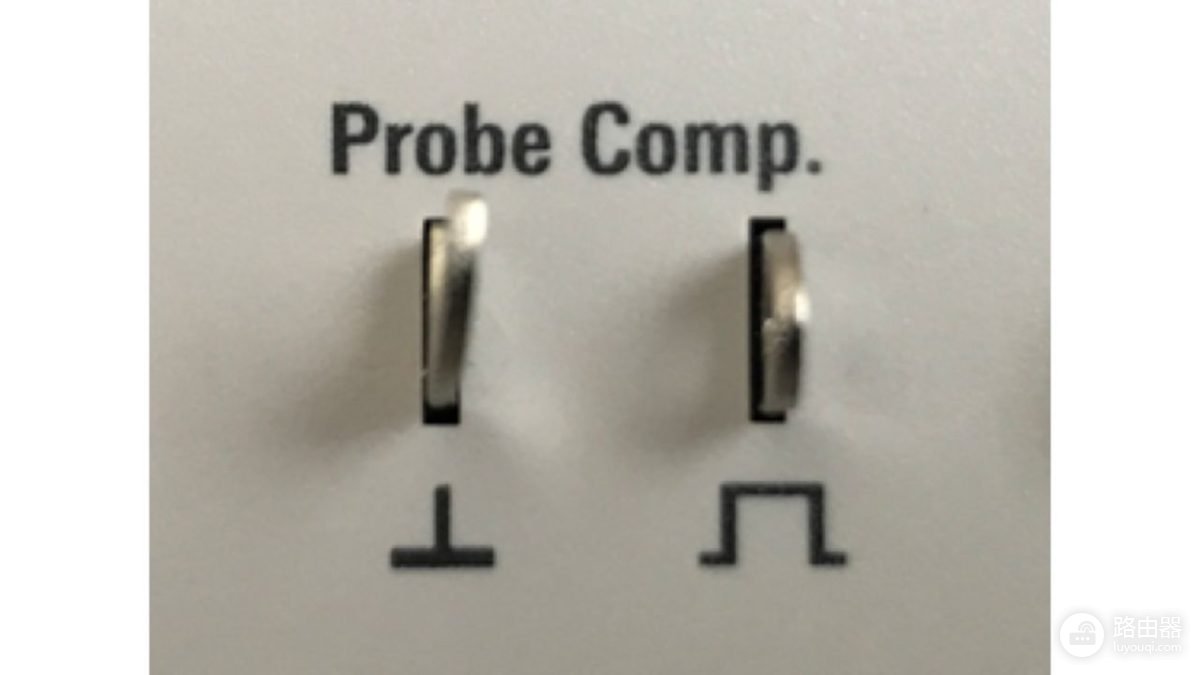

图中左侧是接地端，右侧是方波补偿端。探头尖端和地线夹各有对应的位置，不能把地线夹悬空。

2、恢复可用的显示状态

打开该通道，退出【Stop】或【Single】状态后按【Default Setup】或【Autoset】。Tektronix的无信号排查建议恢复默认设置后再自动设置，正常情况下补偿端会出现稳定的方波。屏幕仍为空白，就查看通道是否被关闭、探头插头是否锁紧，并换到另一通道复测。

3、看方波是否正常

补偿端有方波后观察边沿和顶部。方波顶部明显上冲或下垂，说明探头补偿不合适，测量脉冲的幅度和边沿都可能失真。用探头附带的绝缘调节工具微调补偿位置，直到顶部和底部尽量平直。

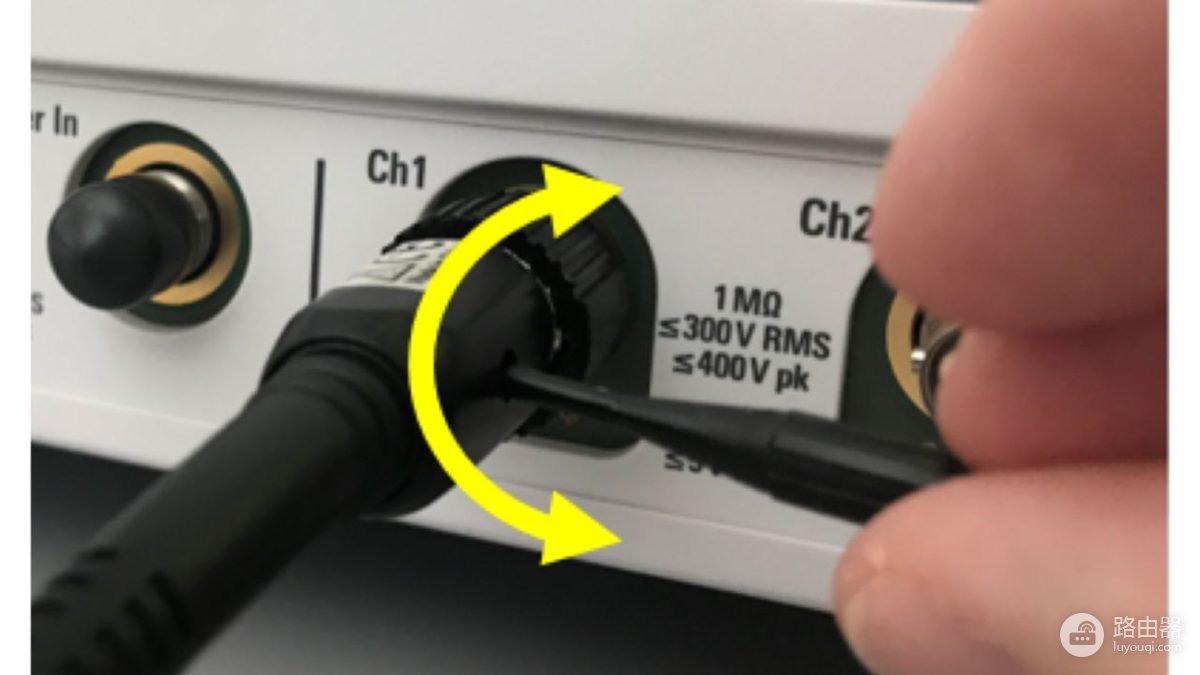

这张图显示在通道附近调节探头补偿的位置。不同型号的调节孔位置不完全相同，按本机探头说明找到对应位置即可。

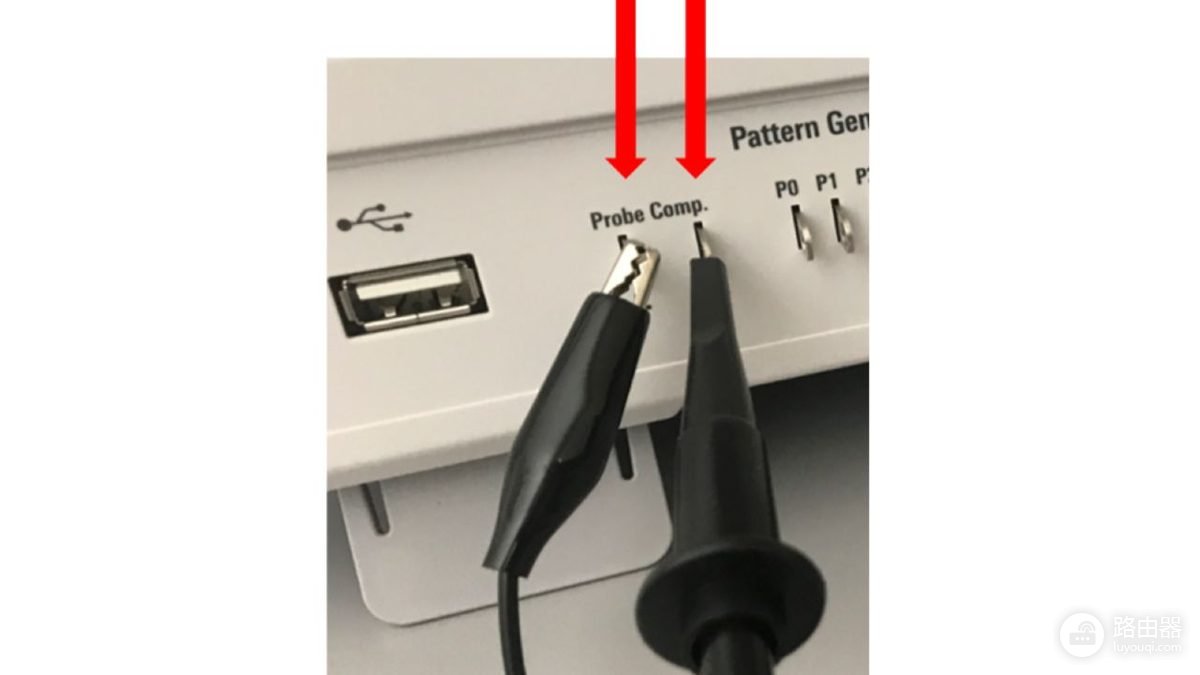

探头尖端与地线夹同时接到补偿端后，屏幕能显示平顶方波，说明这条自检链路已接通。

补偿端正常后，把被测信号调回屏幕

把探头接回待测点，地线夹接到该电路的参考地。先按【Autoset】试一次，让仪器根据输入信号调整垂直档位、水平时基和触发。自动设置没有找到有效信号并不等于电路完全无输出，低幅度、低频或非周期信号可能需要手动调整。

调垂直档位和位置

信号很小而V/div设得太大，屏幕上只会留下接近水平的细线。逐步减小V/div，随后用垂直位置旋钮把轨迹移回屏幕中部。波形跑出屏幕边缘，要反向增大V/div，看到完整轮廓后调整放大倍率。

调时间基准

短脉冲在过慢的s/div下会挤成一团，低频变化在过快的时基下又像静线。每次只改变一两档s/div，观察屏幕能否展开一到几个周期。已经知道频率范围时，可选能让一个周期占据数格横向刻度的档位，按需要放大细节。

触发和排查结果

触发源要选实际使用的通道，普通电压波形可从边沿触发开始。把触发电平放到信号的上、下峰值之间，示波器才能在波形穿过该电平时重复采集。触发电平设到幅度范围之外，屏幕会停在等待触发或波形一直滚动。

屏幕现象	优先调整	看到的结果
一直等待或不刷新	触发源和触发电平	电平回到波形范围后开始重复触发
波形左右滚动	边沿和触发模式	选择合适边沿后波形停住
有线但幅度不对	探头倍率与V/div	通道倍率和探头拨档一致
补偿正常而测点为空	尖端、地线夹和被测点	回到电路确认该节点是否确有输出

自动模式适合寻找波形。需要更稳定的显示时，再根据仪器型号切到合适的触发模式。对非周期信号或突发脉冲，不要只反复按自动设置，应结合信号特点调整采集和触发条件。

补偿端无波形和测点无信号要分开处理

补偿端也没有方波，检查探头是否牢靠接到输入通道、倍率是否匹配、通道是否开启，并运行仪器提供的自检或诊断。换一根已知正常的探头或换通道对照，也能帮助定位是探头还是通道问题。

补偿端正常而接回电路仍无信号，示波器本身基本可用。检查探头尖端是否真正接触到目标节点、地线夹是否接到正确参考地，并用其他测点或万用表判断电路是否已经工作。带电设备测量前还要确认地线夹的接法不会把不应相连的节点短接。

把这次成功显示时的探头倍率、V/div、s/div、触发源和触发电平记下来。下次面对同类信号，从这组已验证的参数开始，通常能更快把波形调出来。
