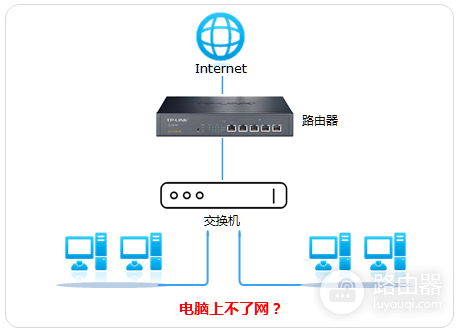

交换机和路由器的连接方法与拓扑图

交换机和路由器的常用连接顺序是：上级网络接入路由器，路由器的【LAN】口用网线接到交换机，电脑等终端接到交换机的普通网口。路由器负责把外网接入局域网，交换机用于扩展网口。连接完成后，终端应通过路由器取得网络连接，所有设备的地址也应处在同一局域网内。

交换机和路由器的连接方法

1、按拓扑顺序接线

从光猫或上级网络来的线接到路由器的【WAN】口。另取一根网线，一端插入路由器任意【LAN】口，另一端插入交换机的网络接口。电脑、电视、摄像头等有线设备再接到交换机的其余接口。交换机的普通端口没有固定的上下级方向，接入时避免把上联网线插进路由器的【WAN】口。

2、检查端口和终端状态

接线后观察路由器和交换机两端的端口指示灯，灯亮或闪烁表示链路已经建立。电脑接到交换机后，可设置为自动获取网络地址，再打开网页或访问局域网设备进行测试。多个终端同时使用时，从交换机分别拉线可以扩展网口，也方便区分每台设备的线路。确认一台电脑能打开网页后，再依次测试其余端口。个别端口不亮时，重新插拔网线并换到空闲端口复测。给每根长距离网线贴上房间或设备标签，后续查找断线会更快。

3、交换机下的电脑不能上网时排查

检查路由器与交换机之间的网线、两端端口和指示灯，避免把网线两头都插在同一台交换机上形成环路。问题没有消失时，临时去掉交换机，让电脑直接连接路由器的【LAN】口测试。电脑直连也不能上网，排查路由器或电脑的网络设置。直连正常而经交换机异常，再更换上联网线或交换机端口并重新测试。

管理型交换机还要检查管理地址是否与路由器冲突，以及VLAN等端口配置是否符合当前网络规划。普通非管理型交换机无需额外设置，完成接线和连通性检查即可使用。
