前言

大家好，俺又来了！

1、折腾NAS等存储设备已经有好几年了。

在去年年初，我入手了最便宜的万兆成品NAS：威联通的TS-532X！

记得这款NAS只要2000多元，居然还有万兆网口，简直性价比无敌：

2、也是因为使用威联通的TS-532X 万兆NAS，我将家里的内网提升到了万兆水平。

去年我也分享了N篇家庭的万兆内网的搭建方案！

在2021年的年初，我更换了威联通的新款QSW-M408S万兆交换机，于是我决定更新一下这个方案，分享这篇文章给大家！

3、在文章开始之前，我明确说明！这里所说的万兆网络，仅仅是在内网下使用的！

和您的宽带是100M还是200M都无关。

内网万兆，可以让我们的电脑设备访问NAS的速率达到最快1GB/s的速度，大大的提升了内网的访问速率，非常适合对NAS有高速存储的朋友们使用！！

购买理由

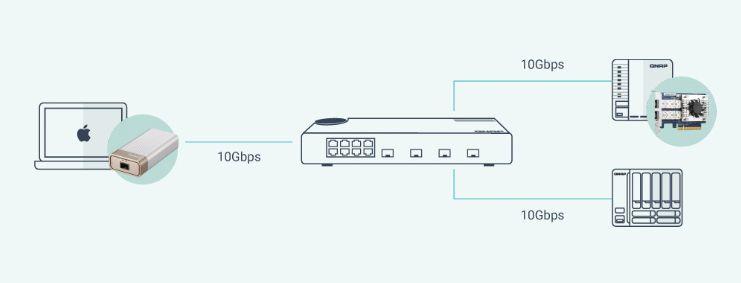

1、先看一下我的家庭内网万兆组网图：

我使用了一个3867U的软路由，并且直通了3个网口，其中一个WAN口接光猫，另外的网口全部接威联通QSW-M408S交换机。

而威联通QSW-M408S交换机，接了家里四台万兆设备，以及其它千兆设备，它还支持内网管理，可以让网络里的双口NAS进行链路聚合，下文会有详细演示：

2、肯定有朋友会问，为什么俺会升级威联通QSW-M408S交换机呢？

其实，我之前用的威联通的QSW-308S万兆交换机也挺不错，一直都很稳定！

而这次的新款QSW-M408S，增加了QSS图形化管理软件，并且支持链路聚合等丰富功能！！

而且8个千兆网口+4个万兆网口的组合，非常适合我的家庭使用，网口刚刚好！

简单来说，曾经的万兆交换机就是傻瓜型，即插即用！

而现在的万兆交换机，更加智能，功能更丰富！

3、也许，看到这里，也有很多人会疑惑？

我们真的需要万兆内网吗？？？那么，哪些家庭需要用到万兆交换机呢？

万兆并没有那么高大上，它只是增加了NAS与电脑之间的传输速度！

现在的很多家庭的电脑都使用了固态硬盘，一般传输文件的速度都会有400MB/s以上速度。

而使用了传统的千兆NAS后，我们的速度会被锁定到113MB/s！这个速度相对来说太慢了！！

有了万兆内网后，我们就可以让自己的NAS和搭配固态硬盘的电脑无缝传输文件，速率大大提升！

非常适合有剪辑影片、设计、游戏发烧友使用。

我们可以将素材、大文件、以及大型游戏全部放在NAS中，在电脑上直接读取NAS的文件，进行流程的体验！

如果您想突破传统的千兆速率，完全可以尝试一下使用万兆NAS~

4、然后再说一下万兆交换机的选择！

看了一下市场上的万兆交换机，可选择的余地并不多，而且价格巨贵！

还有很多网吧淘汰的二手万兆交换机，价格虽然便宜，但是功耗和声音都巨大，这些都不推荐！

目前我就推荐要么使用万兆网线和电脑进行直连操作！

要么就买威联通的万兆交换机！

其它的万兆交换机，要么功耗高，要么价格也不便宜，还有就是纯万兆，没有千兆网口，还需要再买千兆交换机！

预算不高的朋友，可以买威联通的QSW-308S万兆交换机，真的傻瓜型，即插即用，功耗也低，非常推荐！

而如果预算稍微高那么一丢丢的话，可以加个一百多元，入手和我一样的威联通QSW-M408S 万兆交换机：

这款对比QSW-308S，不仅万兆网口多了一个，还带有网络管理功能，更加的专业！

5、本文，也会详细分享使用QSW-M408S的使用方法。

以及用它搭建万兆内网的全过程！

并且会演示购买了万兆交换机如何给万兆内网进行测试速度。

以及用QSW-M408S来实现链路聚合的功能！

文本内容干货很多，欢迎先收藏，再观看！！

外观展示

1、QSW-M408S的包装盒延续了一贯的牛皮纸包装风格：

2、内部包装的也很整洁牢固：

3、全部物品就如下图所示的这些：

M408S交换机主机、电源线、合格证、保修卡、简易说明书：

4、电源使用的是全汉的DC电源，功率是12V=3A 共计36W：

5、电源插头还是延续之前308S的圆形设计风格：

6、整个QSW-M408S的外观纯白色，颜值很高：

7、左下角，还有QSW-M408S的型号贴纸，上面也标记了8个千兆网口和4个10G万兆网口：

8、装入电源插头后，我们可以旋转电源线的位置，让摆放的位置不受限制，干净整洁：

9、再来详细看看接口：

从左到右，分别有1个管理口、8个千兆网口、4个万兆网口、以及一个重置小孔：

10、这台万兆交换机也是管理型的万兆交换机，带有QSS图形管理系统，非常方便专业人士使用：

其具有安全管理功能、系统管理功能，如：ACL、LLDP、RSTP以及Flow Control等功能：

11、背面有产品的贴纸信息，以及一些密密麻麻的散热小孔：

12、正面也有散热小孔，据了解，这款是内置了PWM双滚珠轴承散热风扇的，但是实际体验下来，感觉不到任何噪音，非常的静音：

13、插入电源后，绿色小灯会亮起，后续我会分享使用体验过程：

14、再来对比一下之前使用的QSW-308S万兆交换机：

15、在布局上，就有明显区别：

QSW-308S，没有管理口，即插即用的类型，而QSW-M480S，不仅有一个管理口，在万兆网口上也间距较大！

这是因为有其它的M408型号的交换机，还带有复合型万兆电口，比如M408-4C：

16、重量上也有明显的区别，QSW-308S由于是傻瓜型，功能没有那么丰富，所以重量也比较轻巧，只有741g：

17、而QSW-M408S则重很多，有1154g，看来用料增加了不少：

使用体验

1、我们将软路由上的LAN口，接入到威联通M408S的任意千兆网口上即可：

切记，无需插入到交换机的管理口上：

2、然后电脑打开威联通的内网查找工具：Qfinder

即可找到内网下的交换机设备信息，我们也可以在路由器上查找到这个ip地址：

3、在浏览器上输入刚刚查找到的IP地址，即可访问威联通QSW-M408S的QSS管理系统：

默认的用户名是admin，密码是交换机的MAC地址。

这个MAC地址，可以在交换机背后查看，或者在Qfinder中看到：

4、初次登录，会要求重置一下默认的登录密码，我们输入一个熟悉的密码即可：

5、登录后，我们就进入到了QSS管理系统页面，这里可以管理交换机接入的所有线路：

6、其中，我们可以设置每一个网口的连接：

官方上也有详细的注释：

*注意：QSW 可支援自動 MDI/MDI-X 和 IEE 802.3x 流量控制，可確保傳送與接收之間的速度與流量平衡。我們建議將 [速度] 與 [流量控制] 設為預設值，讓連結速度自動協調與流量控制能順利運作。

7、既然作为管理型的交换机，肯定是带VLAN划分的，我们可以将交换机的网口进行划分隔离，不过，目前个人觉得家庭用户使用，还用不上这个功能，这个功能更多适合企业级管理：

8、而这个设置页面就厉害了，简单来说就是聚合链路设置：

可以将交换机上的网口进行聚合，非常适合多网口的NAS 使用，聚合后的NAS带宽将增加，后面我也会分享设置教程：

9、而接下来的这个RSTP，我并不是很了解它的作用：

按官方的解释，是避免网络中出现环路情况，简单来说，打开后可以有效减少网络中设备的网络冲突：

10、而这个LLDP则可以看到我内网下的其它网络设备：

比如能查找到我的无线路由器：

11、这个IGMP Snooping，好像是一个网口可以复用的意思，看起来有些复杂，官方说明上也建议除非真的有必要，否则请停用这个功能：

12、ACL则是访问控制列表设置，可以设置内网下的一些限制，家庭中如果想要净网，可以试试这个功能，我个人觉得没必要：

13、最后就是较为熟悉的QoS设置页面了：

这个功能很强，家里的网络设备一多的时候，网络有可能会受到阻塞导致卡顿！

有了QoS后，我们可以设置每个端口的优先级，让下载的设备端口最低，播放视频的设备端口最高，这样家里的网络会流畅很多：

14、然后就是系统的设置页面了，我们可以设置系统的名称，时间，备份设置等：

15、最后，强烈建议更新一下系统，最新版固件会更稳定：

万兆NAS测速

1、既然是万兆交换机，肯定要测试一下万兆速度：

我家里目前有2台万兆NAS，1台加了万兆网卡的台式机，1台带万兆转接卡的笔记本电脑：

刚刚好，将4个万兆网口插满：

2、这里，要注意，我用的万兆光口网线，也叫SFP+网线，下图这个样子：

只兼容万兆网口，其中分为带模块的光纤线，和直接一体的铜线：

光纤价格比较贵，我后续几乎都是换成了下图右边的这种一体的SFP+铜线：

3、当插入了万兆网线后，设备开机，也可以在QSS管理系统中看到连接的信息：

4、在速测之前，我们一定要设置一下NAS和电脑的万兆接口：

我们先设置电脑的，点击网卡的属性，点击配置：

5、然后将网卡的Jumbo Packet 的值改成9014：

6、NAS方面，我使用的是黑群晖NAS，有6个3.5寸的机械硬盘，并且组了SHR阵列：

7、在网络设置中，也需要将MTU从1500的值改成MTU 9000：

8、我们在电脑的地址栏输入\\ip地址，即可访问NAS：

9、拷贝速度，在初步拷贝时候，因为有缓存的存在，速度会达到1GB/秒，随后会降低：

10、稳定后，也有580MB/秒的传输速率：

测试万兆交换机性能

1、由于，我的NAS并没有添加NVME固态缓存，所以速率也只有机械硬盘阵列的速度，那么无法测试出万兆交换机的真正能力！

如何测试呢？

我们可以在docker下搭建一个iperf3来进行测试：

2、进入NAS的docker页面，搜索iperf，可以找到对应镜像：

3、我们下载好了镜像，点击启动，点击高级设置：

4、只需修改端口设置的本地端口，改成和容器端口一致的5201：

5、然后在环境变量页面，最下面的命令输入 -s ：

6、我们下载对应的测试工具：

7、将下载好的iperf3.exe 文件解压到C盘根目录：

8、然后在电脑左下角搜索cmd，并且用管理员的身份运行：

9、运行好了cmd后，我们输入代码：

cd c:\

然后再输入代码：

iperf3

当出现一些代码反馈后，就代表测速环境已经搭建好了：

10、我们只需要输入代码：

iperf3 -c NAS的ip地址 就可以进行测速：

我测试的是千兆网口的速率，可以看到 稳稳的113Mbytes：

11、我又测试了一下万兆的网口速率，稳稳的 1.14 GBytes，说明交换机的交换能力可以跑满万兆带宽：

12、这里顺便提一下，为什么要进行这个测速！

因为我在使用另外一些廉价的万兆交换机时，发现万兆带宽的速率只能跑到800-900M，这样的效果，我相信各位也不想发生！

所以，在收到万兆交换机后，请一定测试一下万兆交换机的性能：

使用链路聚合功能

1、QSW-M408S交换机，不仅是万兆使用，它的千兆网口也可以利用起来：

我们很多NAS，其实是有两个网口，或者更多网口的！

其实是为了方便我们进行链路聚合，可是，带链路聚合的交换机真的贵：

2、我们今天就来用QSW-M408S实现链路聚合：

我们先将2根千兆网线插入到NAS和交换机上：

3、进入NAS后，可以看到网络接口中，已经连接上了2个网络信息：

3、我们点击新增，创建Bond：

4、在创建的时候，选择带LACP的方案：

5、创建的时候，会要求选择网口，我们都进行选择即可：

6、创建完成后，可以看到是失败的状态，因为我们还没设置交换机！

7、来带交换机QSS管理系统中，我们找到链路聚合的选项：

新建一个聚合端口，将插入的7和8网线勾选，进行设置！

可以看到，我们不仅可以聚合千兆网口，连万兆网口也可以聚合哦：

8、聚合以后，可以看到多了一个LACP信息：

9、然后返回到NAS的网络页面，可以看到聚合的网络状态已经成功了：

10、这里，我进行了一个测试，当我家里有2台电脑，或者1个电视盒子在播放NAS电影，1个电脑在进行拷贝文件，速率因带宽不够，会进行降低，只有60MB/s：

11、但是，我们经过链路聚合后的NAS，在内网下多个设备进行访问的时候，均可以保障其中一条线路能跑满千兆带宽，另外的线路进行分流，让多台设备，都能达到更高的速率：

这个功能，非常适合于，企业办公，N台电脑需要放NAS使用：

12、随后，我将家里的电视盒子，NAS，都接入到交换机上，可以看到网口都插满了，一切刚刚好：

总结

1、这个时候，再来回顾一下我文章开头的万兆组网图：

可以看到，现在就会清晰明了很多：

我家里还有一台万兆NAS是用于备份长期开机的NAS的，我暂时就没在图上标记：

2、如果您的预算不多，也可以推荐购买QSW-308S交换机，这个傻瓜型交换机我也测试过，完全可以跑满万兆速率，是非常推荐的！

而这个QSW-M408S，是带有链路聚合的万兆交换机，而且多一个口，并且有QSS管理系统，功能丰富，则更强大：

3、如果预算更多，而且对电口也有需求，还可以买 QSW-M408-4C，这个带4个复合电口：

但是价格非常的不便宜！

4、最后，我说一下万兆网卡方面：

由于我用的万兆光口，我推荐是的买CX311A的网卡，就下图这个样子：

切记，样子不对的肯定不是，价格很便宜，只要200元左右：

这个网卡支持x4的速率，当放在我们PC电脑上，是不影响显卡性能的，也可以较好的给NAS设备使用：

5、我们DIY的NAS中，只要有PCIE接口，就可以插上这张网卡：

让我们普通的NAS升级为万兆NAS：

6、网线方面，就搜索SPF+网线即可找到，30块钱左右一条，很好用：

这样，实现一个低成本的万兆NAS，也是很方便的！！！

再搭配我们的QSW-M408S 万兆交换机，简直完美！

如果您的工作是有剪辑需要、设计需要，如果也习惯用NAS保存资料，那么这台万兆交换机，将是您的绝配！

如果您是企业办公使用，这台威联通 QSW-M408S 万兆交换机还支持链路聚合等功能，可以有限较少网络堵塞，也是不错的选择！

好了，到此，这就是本文的全部内容了！

感谢您的观看，如果觉得文章对您还有一点点帮助的话，欢迎点赞、收藏、评论一下下，我们下次再见！白白！！！
