监控摄像头和网线怎么连接？PoE接线工具与示意图

监控摄像头用网线连接时，先确认摄像头和上联设备是否都支持PoE。支持PoE的网络摄像机可用一根网线接到PoE录像机或PoE交换机的供电端口，让这根线同时承担网络和供电。普通网口或非PoE摄像机不能因为插上网线就自动获得供电。 端口标签是接线前最重要的核对依据。

准备设备和布线工具

基础方案需要网络摄像机、PoE录像机或PoE交换机，以及两端带RJ45接头的合格网线。自己制作网线时，还需要网线钳、测试仪和水晶头。安装前查看摄像头型号和接口标识，确认设备是PoE受电设备，并核对录像机或交换机上标注的PoE端口。室外布线还应使用适合环境的线材和防水接头。

监控摄像头PoE网线两端怎么接

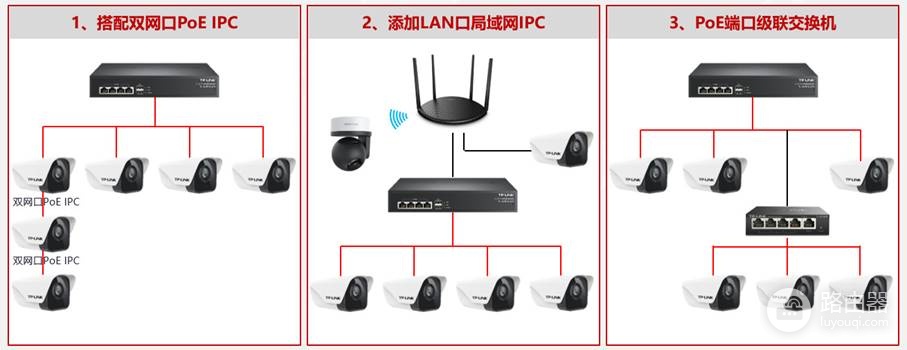

把一端网线插入摄像头的网络接口，另一端插入PoE录像机或PoE交换机的PoE端口。录像机直连时，摄像机接到录像机的PoE口即可。需要扩展多个点位时，PoE交换机负责把多个PoE口分配给摄像机，再把上联口接入录像机或局域网。接好后查看两端端口指示灯是否亮起或闪烁。

接完线后在录像机中添加摄像头

链路建立后，进入录像机的摄像机管理或设备添加页面，使用扫描发现功能查找在线摄像机。找到设备后执行添加。出现密码输入框时，填写摄像机当前的正确密码。画面出现并能稳定预览，才说明网络、供电和设备接入已完成基础验证。

没有PoE的摄像机通常需要单独的合格直流电源，网线只负责网络通信。不要把普通电源线或拆芯接法当作标准PoE替代方案。非规范布线非规范布线可能带来供电不足、传输不稳定和雷击等问题。长距离、多摄像头或室外点位还应按设备功耗、传输距离和防雷要求设计，不确定时请由具备资质的安装人员处理。

排查不上线时，按网线两端是否插牢、PoE端口是否有供电、摄像机电源指示状态、录像机是否在同一网络范围内的顺序检查。不要反复重置设备或随意修改IP地址。先记录型号、端口状态和录像机提示，再参考对应设备的官方安装资料，能避免把密码问题、供电问题和网络发现问题混在一起。
