网线水晶头接法顺序说明(T568A/T568B)

组建家庭网络离不开网线，网线用来连接光猫、路由器、交换机、电脑等各类网络设备，而水晶头是网线端头十分关键的部分。制作水晶头的时候，如果网线芯线顺序接错，就容易出现网络不通、网速跑不满、网络不稳定等问题。本文就为大家讲解网线水晶头接法顺序说明 (T568A/T568B)。

网线水晶头接法顺序说明

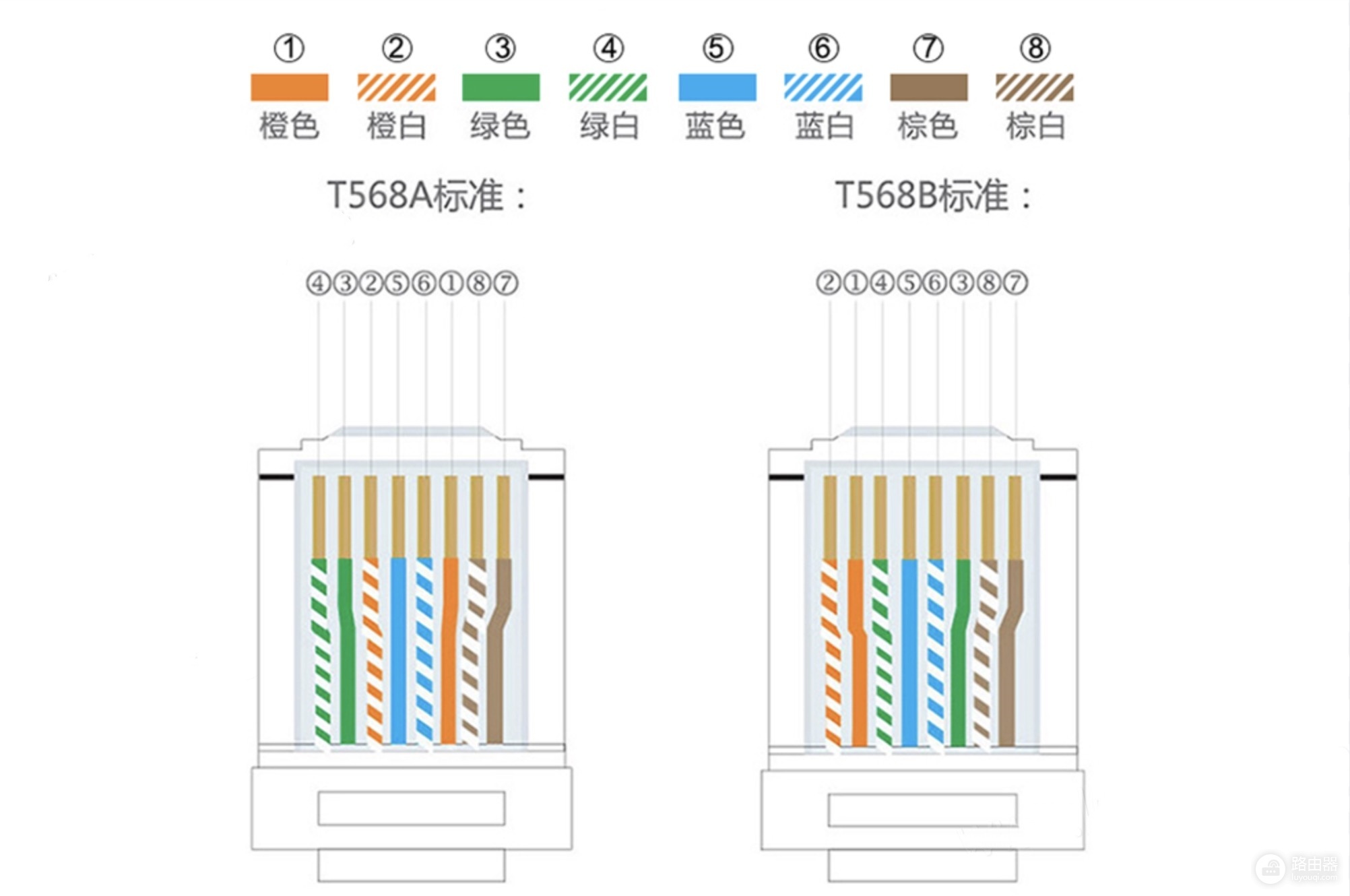

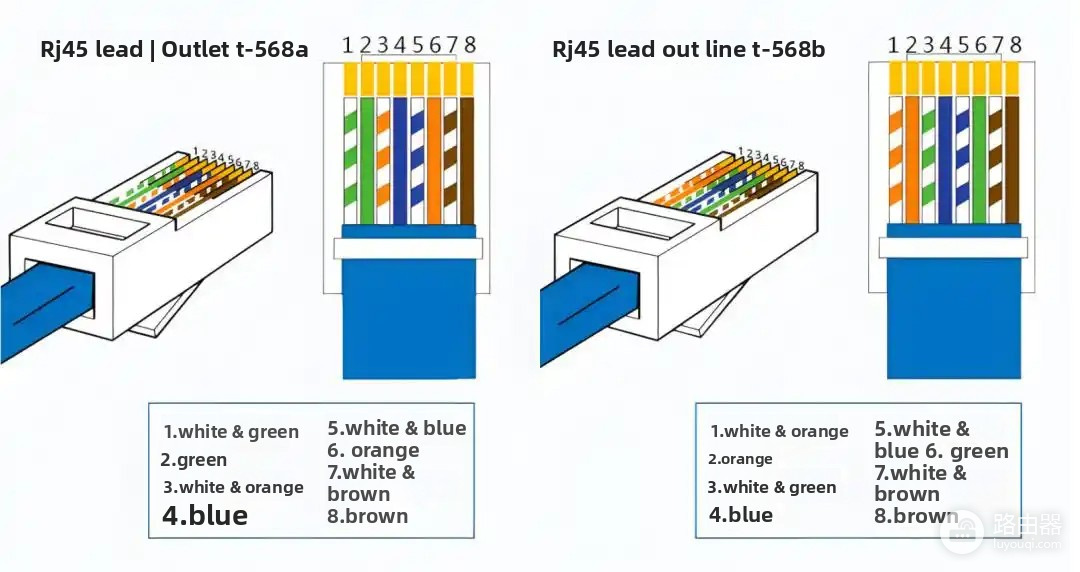

网线水晶头有两种接法标准：T568A和T568B。家庭网络、路由器、光猫日常布线普遍采用T568B标准，T568A现在基本很少使用。

T568A标准线序：绿白、绿、橙白、蓝、蓝白、橙、宗白、棕。

T568B标准线序：橙白、橙、绿白、蓝、蓝白、绿、宗白、棕。

网线有两种：交叉网线和直通网线。

直通网线：两端都 T568B（家用网线默认标准，99% 场景适用）。

交叉网线：一端 T568A，一端 T568B（一些老旧网络设备的网卡，不支持Auto‑MDI‑X 自动线序翻转，同类设备直接对接，直通网线无法通信，必须用交叉网线。如老旧电脑对电脑、老旧交换机对交换机。）。

网线水晶头的分类

了解清楚网线水晶头接法顺序，我们就可以开始制作水晶头了。在制作水晶头之前，我们可以先简单认识一下水晶头。

水晶头是网线连接中的重要组成部分，它因外形晶莹剔透而得名“水晶头”。这个小巧接头主要装配在网线端头，实现网线与路由器、光猫、交换机等网络设备之间的对接。

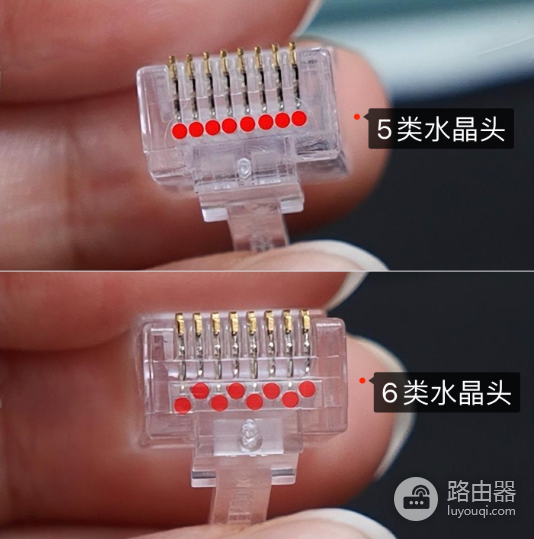

水晶头的标准尺寸是RJ45，而常用的两种水晶头分别是五类（Cat5）和六类（Cat6）水晶头。它们在设计上有所不同。

五类（Cat5）水晶头：8根线芯一字平行排布，适配细芯五类网线，主要用于百兆网络。

六类（Cat6）水晶头：线槽上下错位两排设计，适配粗芯六类网线，降低信号串扰，支持千兆网络。

需要做到网线与水晶头规格对应，混用容易造成网速不达标、网络波动、水晶头无法安装的情况。

网线水晶头接法步骤

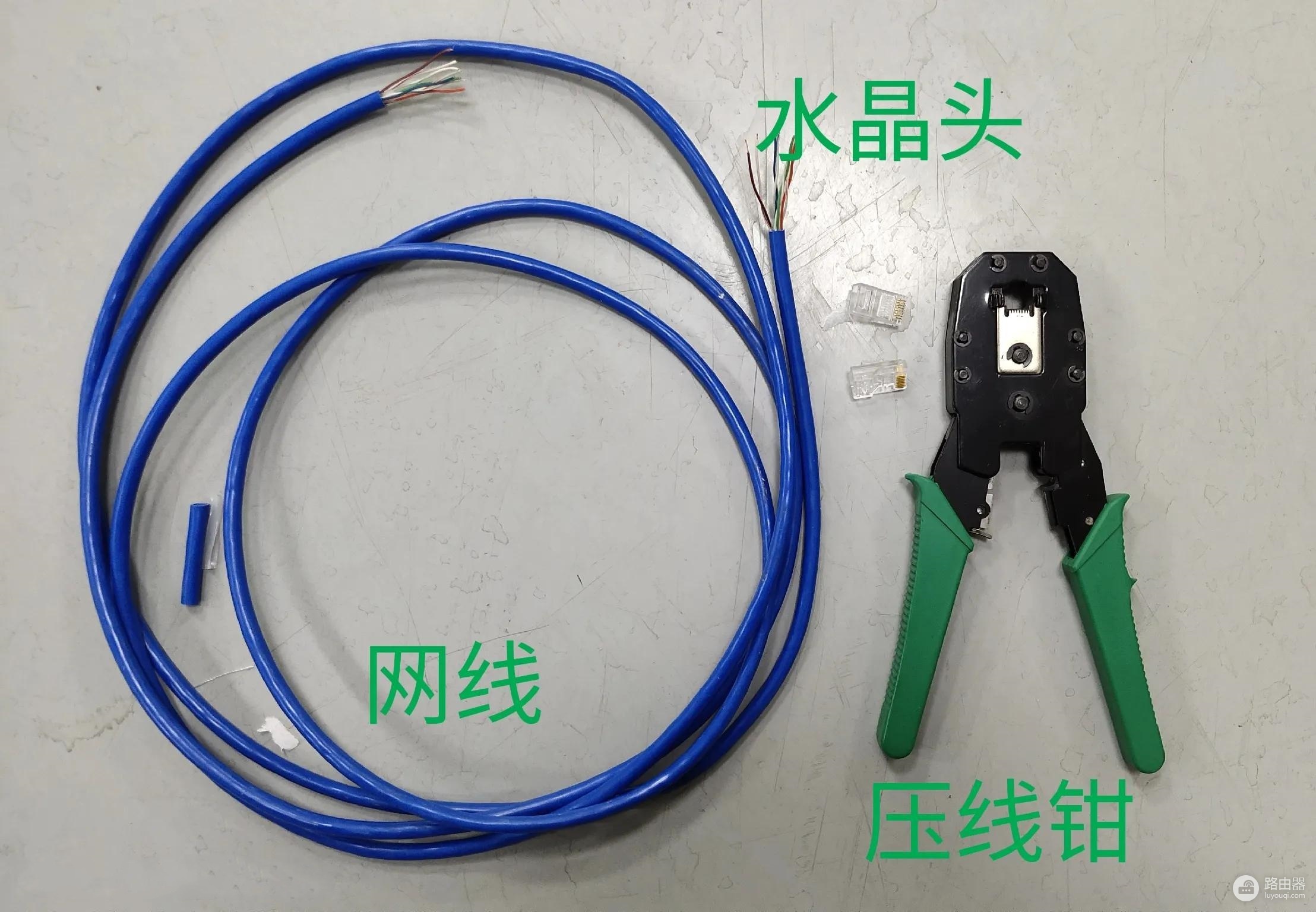

1. 网线裁切好所需长度，准备好两个水晶头和一把压线钳。

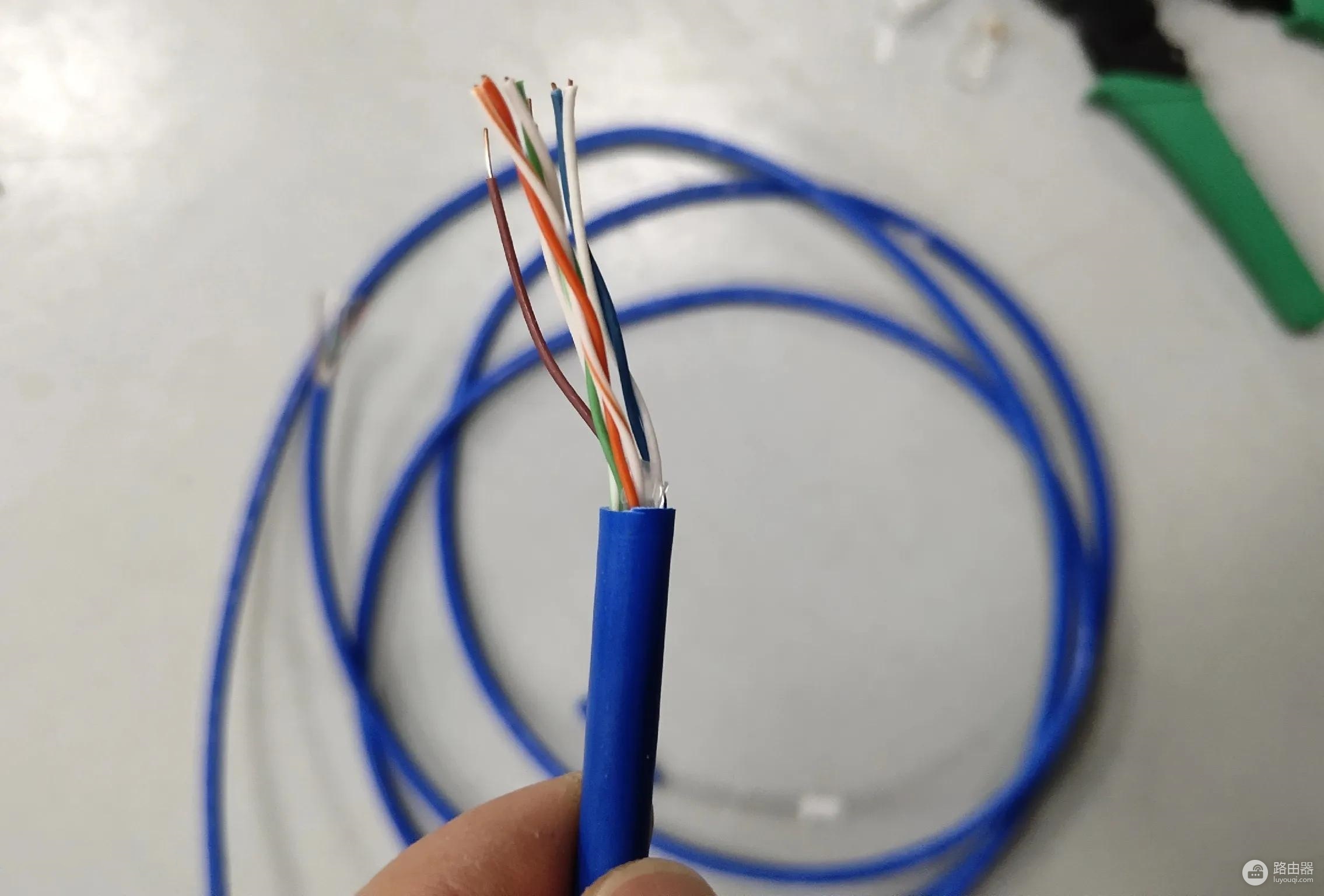

2. 剥掉网线两头的外皮，剥皮长度大约3厘米。

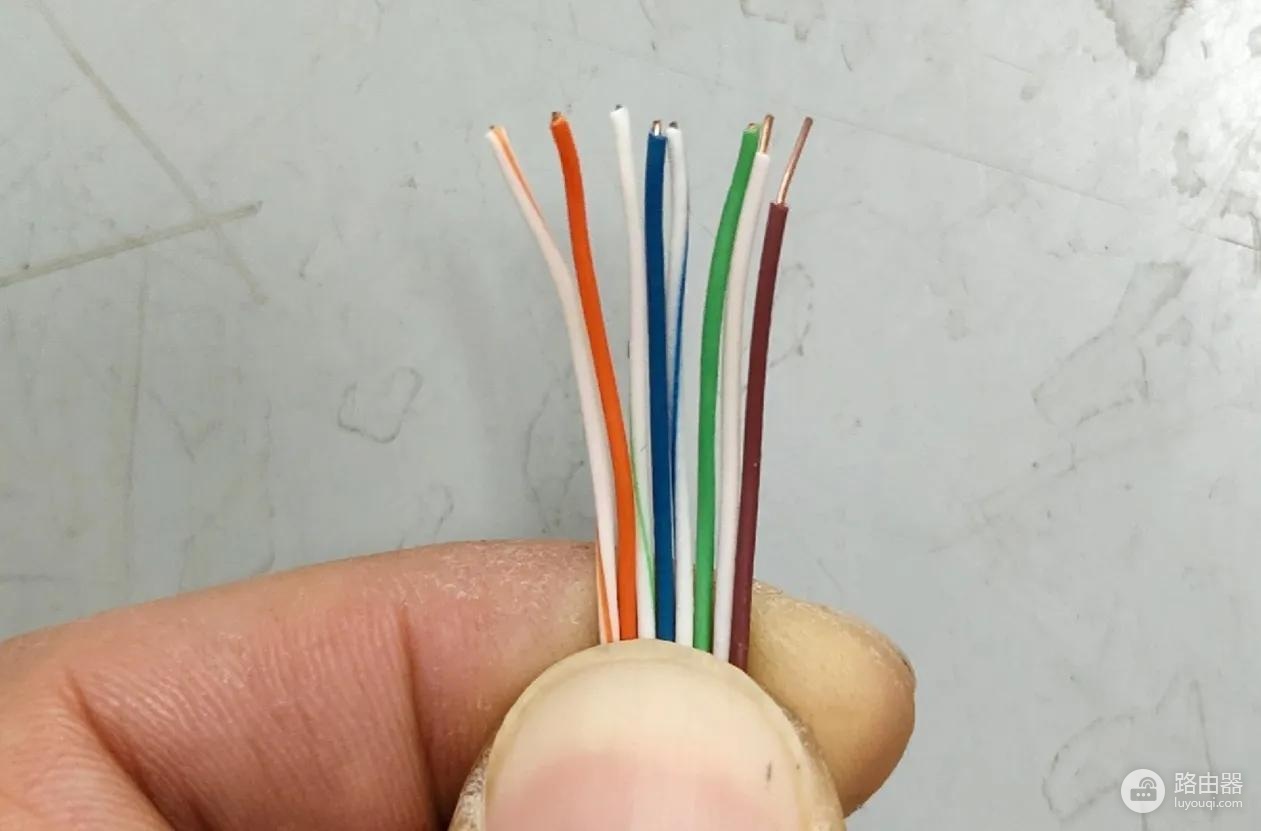

3. 把网线内的8根线捋直，然后按照T568B顺序：橙白、橙、绿白、蓝、蓝白、绿、宗白、棕 排列整齐。

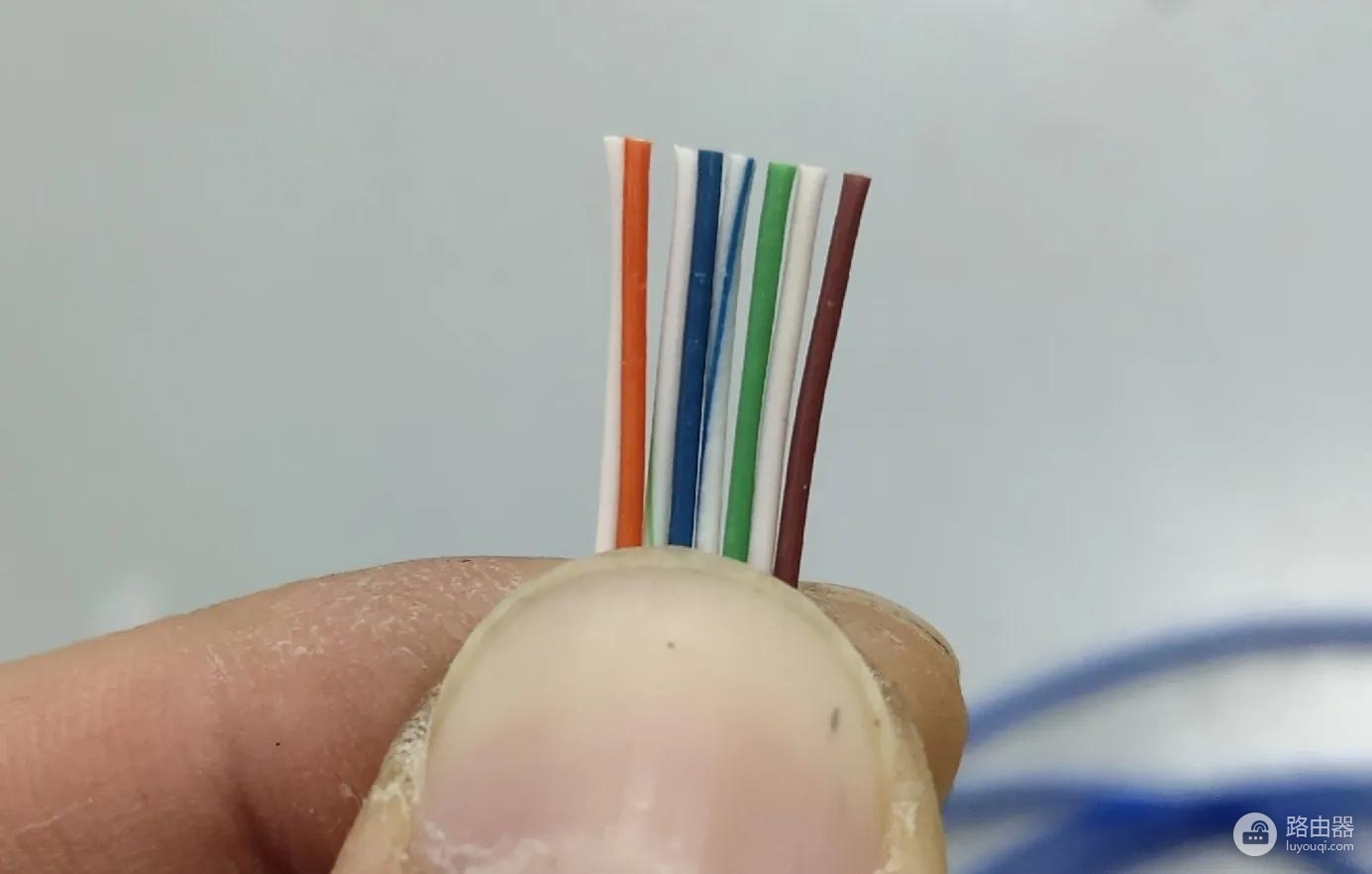

4. 用剪刀或者压线钳将整理好的8根线芯剪齐，让它们的长度一致。

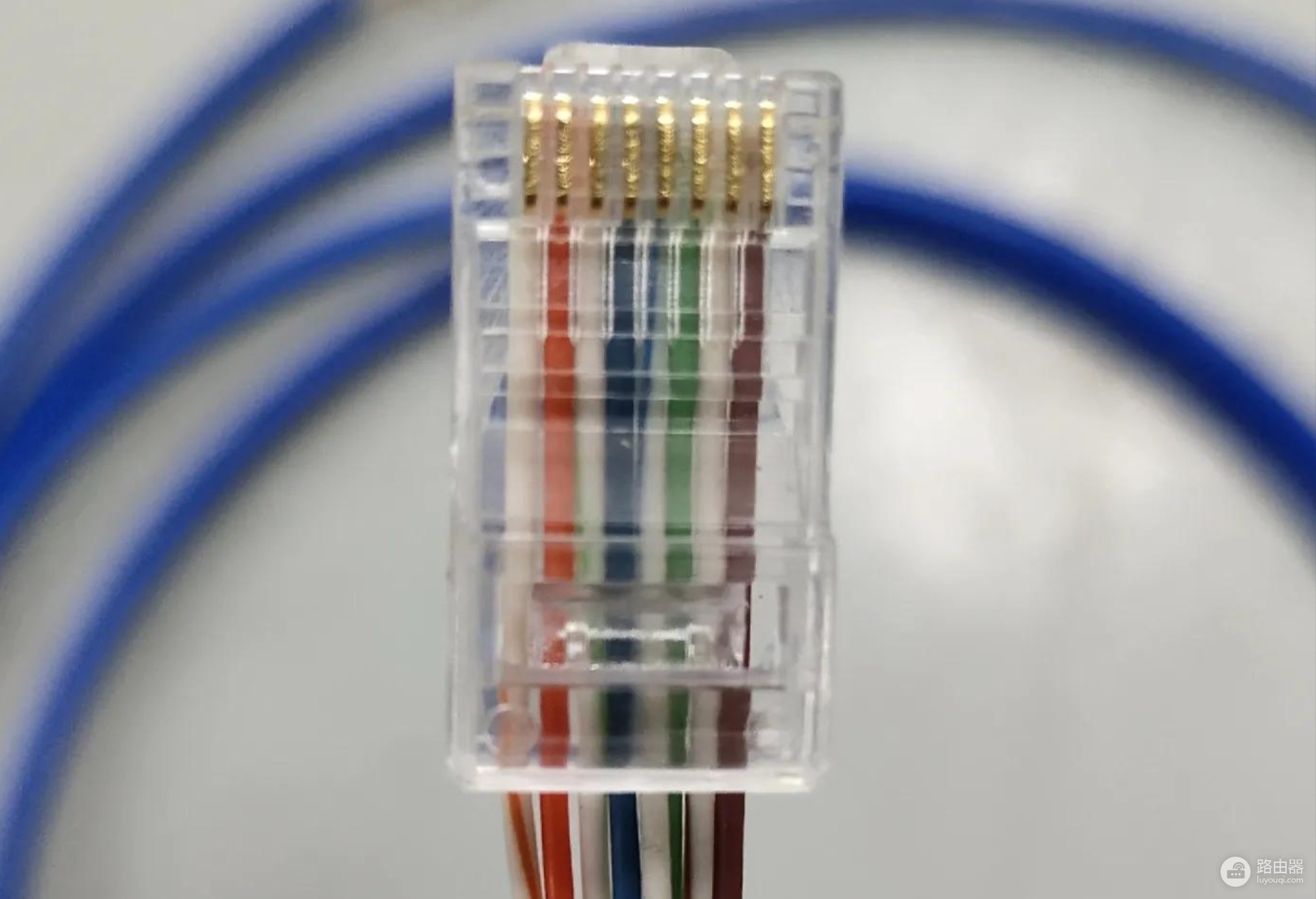

5. 拿出水晶头，把水晶头的金属针脚朝上，塑料弹簧片朝下。将网线按照之前整理好的顺序平行插入水晶头内，重新检查一遍线序，检查线头紧贴水晶头的顶端。注意，这个过程容易发生线序错位问题。

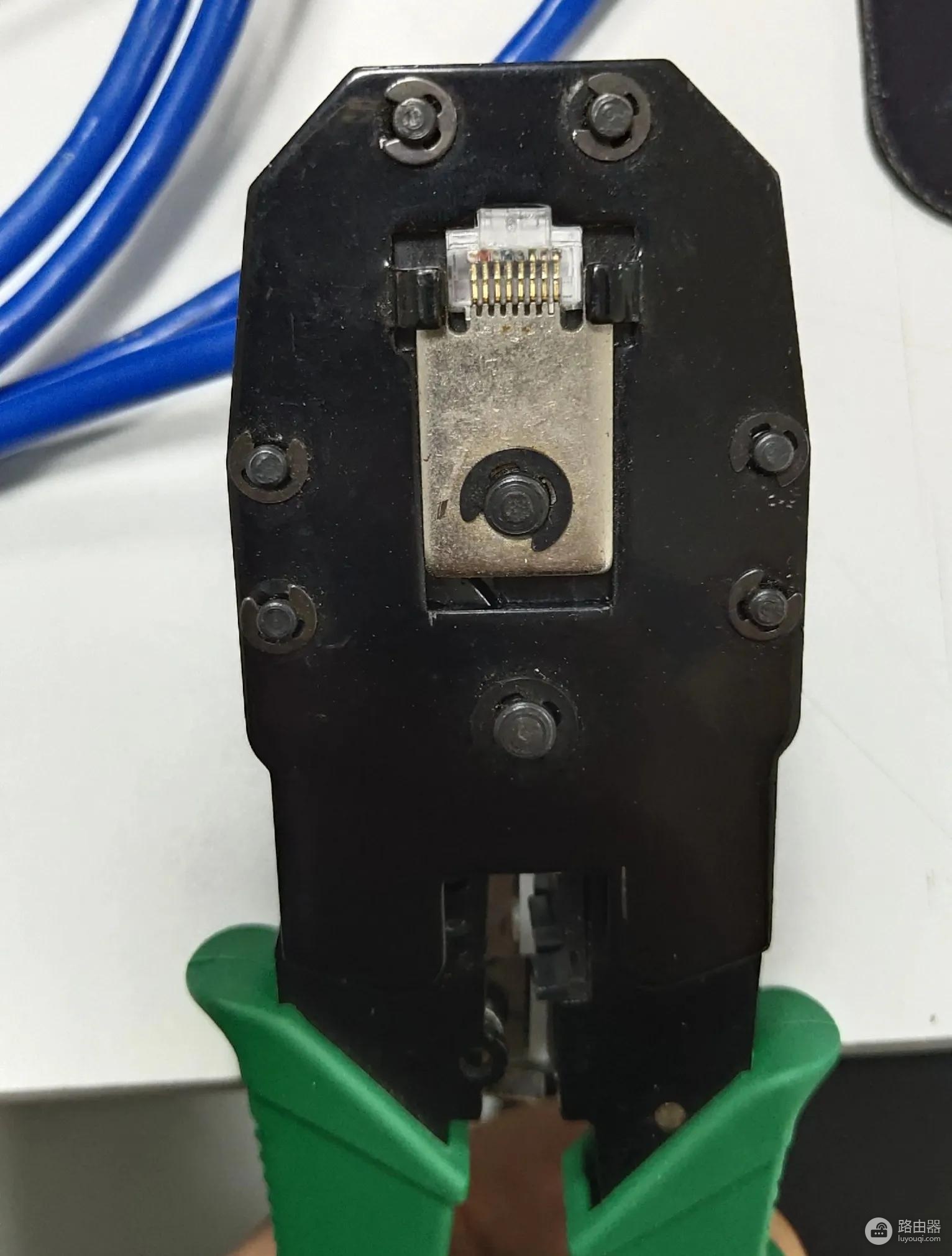

6. 用压线钳把水晶头压紧，直到听到“咔嚓”一声，表示已经压好。

7. 网线的另一端水晶头按照前面步骤重复操作一遍，一根完整的网线就制作完成。

注意事项

1. 剥皮时不要过度剥离网线外皮，避免损伤内线。

2. 压线时要用力均匀，保持水晶头和线之间连接紧密。

3. 压完后仔细检查，每根线都应完全进入卡槽，卡槽内的金属针脚应插入到每根线的铜芯处，这样才能保证连接良好。
