思科路由器交换模块SM(思科路由器上安装交换模块)
一、思科路由器交换模块SM
你给g1/0配置一个ip地址，然后 no shutdown。最后用这个命令service-module gigabitEthernet 1/0 session 回车，就进入到这个sm模块交换机里面了，进入后显示switch>,最后你在SM里面，就可以跟用交换机一样尽情使用这个模块了。如果想退还到router界面，使用ctrl+shif+6 x。即可。给哥高分吧。
写的跟爱爱动作一样。你看着来劲儿吧。
二、思科路由器上安装交换模块
Cisco模块化的路由器如果支持添加交换模块，就是NM-XSW，X就是交换端口的数量，且IOS支持vlan的话，那么是可以单独当交换机使用的，当然也有不足的地方，例如，生成树的MSTP等命令不支持等。所以如果做二层的配置非常多的，就不是那么适合的，但是划分个vlan，简单当交换机用是任何问题的。
你可以参考GNS3模拟器的3640系列的路由器，可以添加NM-16SW，就是添加16个快速以太网接口（百兆）。Cisco，多业务的路由器且模块化的，基本支持添加交换模块，当然也要看具体型号。
三、思科路由器连接交换机的配置

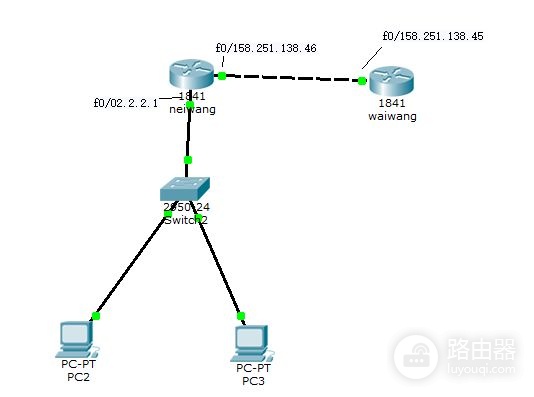

如上图：
ip地址设置如图再次不再写命令
waiwang路由器设置如下：
Router#sh run
Building configuration...
Current configuration : 550 bytes
!
version 12.4
no service timestamps log datetime msec
no service timestamps debug datetime msec
no service password-encryption
!
hostname Router
!
spanning-tree mode pvst
!
!
!
!
interface FastEthernet0/0
no ip address
duplex auto
speed auto
shutdown
!
interface FastEthernet0/1
ip address 58.251.138.45 255.255.255.0
duplex auto
speed auto
!
interface Vlan1
no ip address
shutdown
!
ip classless
ip route 2.2.2.0 255.255.255.0 58.251.138.46
neiwang路由设置
Building configuration...
Current configuration : 656 bytes
!
version 12.4
no service timestamps log datetime msec
no service timestamps debug datetime msec
no service password-encryption
!
hostname Router
!
ip dhcp pool 123
network 2.2.2.0 255.255.255.0
default-router 2.2.2.1
dns-server 2.2.2.1
!
spanning-tree mode pvst
!
interface FastEthernet0/0
ip address 2.2.2.1 255.255.255.0
duplex auto
speed auto
!
interface FastEthernet0/1
ip address 58.251.138.46 255.255.255.0
duplex auto
speed auto
!
interface Vlan1
no ip address
shutdown
!
ip classless
ip route 58.251.138.0 255.255.255.0 58.251.138.45

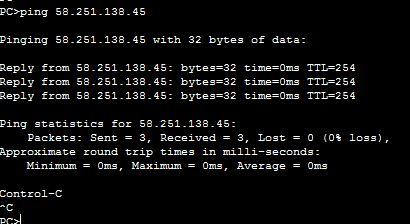

测试结果
