一、路由器插口连接图的正确插法

路由器插口连接图的正确插法如下：

操作设备：计讯TR341.

设备系统：TOP-iot4G。

操作工具：物联网卡。

1、先将路由器的物联网卡放入到专用的卡槽里面，将物联网卡的芯片朝下。

2、再将这个物联网卡连同卡槽一起插入进路由器的SIM接口里面。

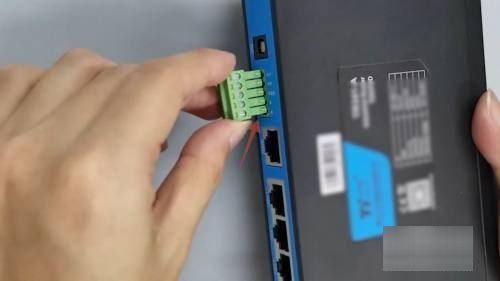

3、再将路由器的标配端子头插入到路由器相应的接口里面。

4、将路由器的232配置线插入到刚刚的标配端子头的左边的三个接口里面。

5、再将路由器的485串口先插入到标配端子头右侧的两个接口里面。

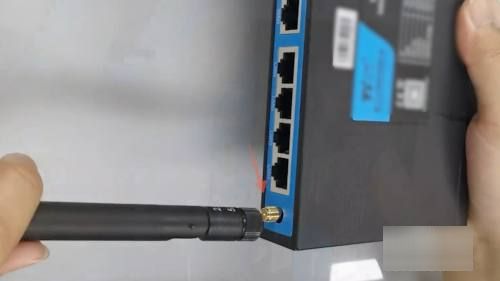

6、再将天线接入到路由器最左侧的天线接口里面。

7、将路由器的wifi天线接入到机身最右侧的wifi接口里面。

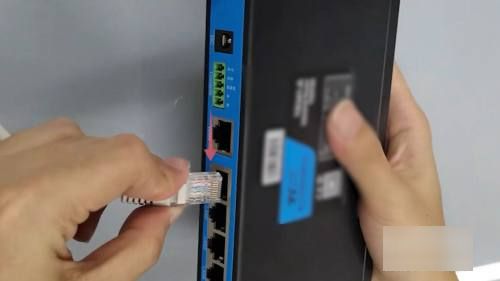

8、再将你的网线接入到路由器后方的LAN接口里面。

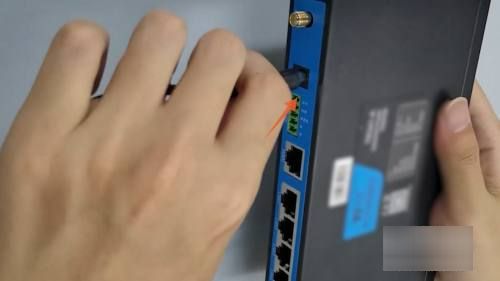

9、在路由器后方的电源接口里面插入电源线，这样一个路由器线路就接入完成了。

二、路由器怎么插线

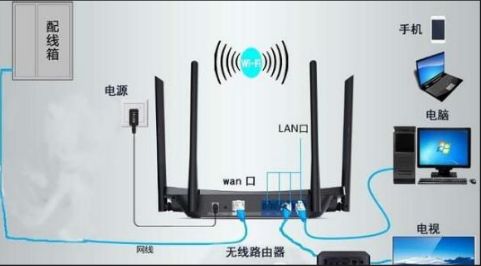

无线路由器怎么插线：

1，插上电源线。

2，网线连接无线路由器的WAN口。

3，另一个网线从无线路由器LAN口扯出。

无线路由器是用于用户上网、带有无线覆盖功能的路由器，可以看作一个转发器，将家中墙上接出的宽带网络信号通过天线转发给附近的无线网络设备。

路由器

路由器（Router)工作于开放系统互连参考模型（OSI/RM)的第三层———网络层的一种网络互联设备。它采用某种路由算法，为在网络上传送的数据包从若干条路由中选择一条到达目的地的路径并进行转发。

使用路由器可以实现具有相同或不同类型的网络的互联，以前曾把完成这一功能的设备叫做网关，现在把它称作路由器以强调它在OSI/RM第三层上的网络互联功能。

早在40多年前就已经出现了对路由技术的讨论，但是直到80年代路由技术才逐渐进入商业化的应用。路由技术之所以在问世之初没有被广泛使用主要是因为80年代之前的网络结构都非常简单，路由技术没有用武之地。

大规模的互联网络才逐渐流行起来，为路由技术的发展提供了良好的基础和平台。

三、宽带和路由器怎么插线

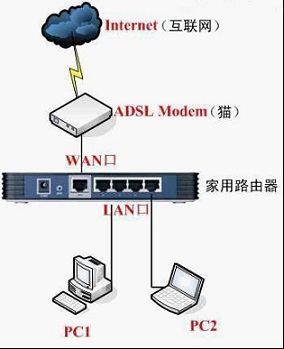

宽带和路由器插线是：猫的lan插口——路由器的WAN接口，如下图所示：

宽带和路由器插线之后，便设置路由器，步骤如下：

（1）在浏览器中输入路由器的ip地址回车，设置路由器管理员登陆密码（这个密码用来进入路由器系统）；

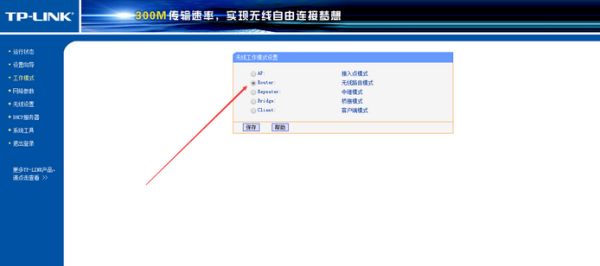

（2）进去之后选择工作模式，一般选择router模式（无线路由模式）这样就可以有自己的WiFi；

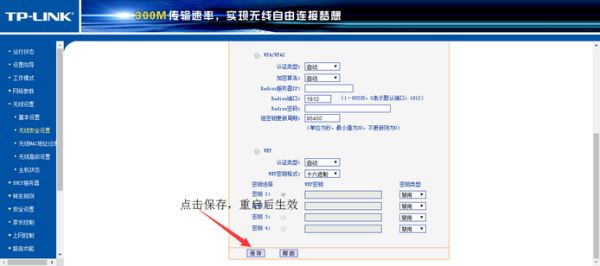

（3）然后保存，保存之后暂时不要重启，点击无限设置-无限安全设置，选择WPA-PSK/WPA2-PSK，设置psk密码（WiFi密码），在基本设置里面可以设置WiFi名字；

（4）然后保存重启生效，设置完成。
