锐捷路由器固定IP上网配置(固定ip如何配置路由器)
固定IP上网配置：
用户使用电信的光纤线路接入Internet，用户将电信提供的光纤接头通过光纤转换器与路由器的WAN口连接。用户在WAN口上使用电信分配的广域网地址218.5.19.2，在LAN口上使用内部网地址192.168.0.1，该地址即内部网关地址。用户在LAN和WAN口上配置了NAT以使内部网用户可以共享光纤线路来访问Internet。

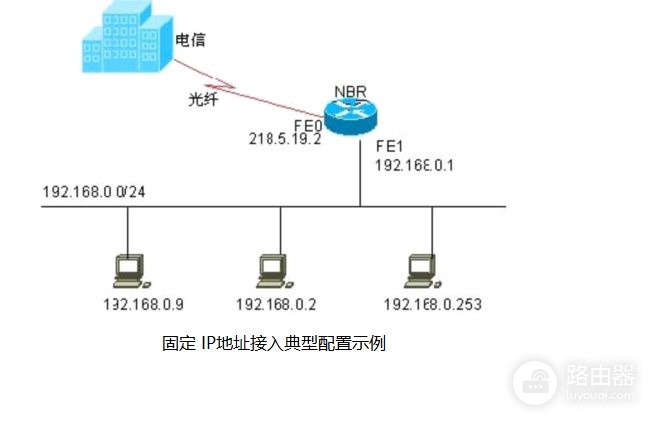

固定 IP地址接入典型配置示例
在这种情况下，就可以在NBR上如下配置即可：
Red-Giant>enable
!启动快速配置功能
Red-Giant#setup
------------ 交互式系统配置 ----------------
输入ctrl-c中止配置流程；默认配置参数在'[]'中。
!选择是否进入快速配置流程
确定进入交互式系统配置? [yes]: yes
配置全局参数:
请输入路由器名称（只能用字母数字组合） [Red-Giant]: NBR
!配置进入特权用户层的口令
请输入特权用户密码: private
!配置允许远程Telnet登陆的用户密码
请输入telnet远程登陆密码: remoteuser
!启动防止冲击波病毒的功能
启动防止冲击波病毒功能会降低性能，如果确认没有病毒，请不要启动!
是否启动此功能? [no]: yes
!选择广域网接入方式。这个示例中由于是通过电信的光纤接入，广域网使用的是电信分配的固定IP地址，故这里选择模式1
请选择上网模式:
1. 固定IP地址
2. PPPOE连接
3. DHCP分配IP
请输入数字1---3: 1
!这里为广域网接口FastEthernet 0设置电信分配的固定IP地址以及掩码。
配置广域网口FastEthernet0:
请输入IP地址: 218.5.19.2
请输入地址掩码 [255.255.255.0]:
!禁止广域网上其他用户ping广域网口以防止来自广域网上的Ping攻击。
是否允许ping广域网接口? [yes]: no
!配置本地局域网口FastEthernet 1的地址和掩码，这也是内部网关的地址
配置局域网口FastEthernet1:
请输入IP地址: 192.168.0.1
请输入地址掩码 [255.255.255.0]:
!配置广域网路由信息,这里设置的是广域网下一跳路由。
配置广域网缺省网关（下一跳IP地址）:
请输入缺省网关IP地址:218.5.19.1
!内部网络的网络主机使用的是固定IP地址，因此无需为内部主机开启DHCP Server功能。
是否对内部局域网启用DHCP SERVER功能? [no]:
!至此，快速配置生成的配置教本预览
配置完毕，生成的配置脚本文件如下:
hostname NBR
ip routing
enable secret 5 $1$I3u0$.RIU6kH0S.fil.ivOe9td1
line vty 0 4
password remoteuser
!
!
interface FastEthernet0
no shutdown
ip address 218.5.19.2 255.255.255.0
ip access-group 100 in
ip nat outside
no ip unreachables
!
!
interface FastEthernet1
no shutdown
ip address 192.168.0.1 255.255.255.0
ip access-group 100 in
ip nat inside
!
access-list 100 deny icmp any any echo
access-list 100 deny icmp any any echo-reply
ip route 0.0.0.0 0.0.0.0 218.5.19.1
!
ip nat inside source list 1 interface FastEthernet 0 overload
ip nat optimize
!
access-list 1 permit any
access-list 100 deny tcp any any eq 135
access-list 100 deny tcp any any eq 136
access-list 100 deny tcp any any eq 137
access-list 100 deny tcp any any eq 138
access-list 100 deny tcp any any eq 139
access-list 100 deny tcp any any eq 445
access-list 100 deny udp any any eq 135
access-list 100 deny udp any any eq 136
access-list 100 deny udp any any eq netbios-ns
access-list 100 deny udp any any eq netbios-dgm
access-list 100 deny udp any any eq 139
access-list 100 deny udp any any eq 445
access-list 100 deny tcp any any eq 4444
access-list 100 deny udp any any eq tftp
access-list 100 deny icmp any any echo
access-list 100 deny icmp any any echo-reply
access-list 100 permit ip any any
!
end
!确定保存当前配置
是否应用此配置? [yes/no]: yes
Building configuration...
[OK]
在enabled 模式下使用'configure'命令可修改这些配置。
NBR#
%UPDOWN: Line protocol on Interface FastEthernet0, changed state to up
%UPDOWN: Line protocol on Interface FastEthernet1, changed state to up
%CHANGED: Interface Dialer0, changed state to administratively down
%UPDOWN: Interface FastEthernet0, changed state to up
%UPDOWN: Interface FastEthernet1, changed state to up
!再次检查配置.
NBR#show running-config
Building configuration...
Current configuration:
!
!
hostname "NBR"
!
enable secret 5 $1$I3u0$.RIU6kH0S.fil.ivOe9td1
!
!
!
ip subnet-zero
!
interface FastEthernet0
ip address 218.5.19.2 255.255.255.0
ip access-group 100 in
no ip unreachables
ip nat outside
!
interface FastEthernet1
ip address 192.168.0.1 255.255.255.0
ip access-group 100 in
ip nat inside
!
ip nat inside source list 1 interface FastEthernet0 overload
ip nat optimize
ip classless
ip route 0.0.0.0 0.0.0.0 218.5.19.1
access-list 1 permit any
access-list 100 deny icmp any any echo
access-list 100 deny icmp any any echo-reply
access-list 100 deny tcp any any eq 135
access-list 100 deny tcp any any eq 136
access-list 100 deny tcp any any eq 137
access-list 100 deny tcp any any eq 138
access-list 100 deny tcp any any eq 139
access-list 100 deny tcp any any eq 445
access-list 100 deny udp any any eq 135
access-list 100 deny udp any any eq 136
access-list 100 deny udp any any eq netbios-ns
access-list 100 deny udp any any eq netbios-dgm
access-list 100 deny udp any any eq 139
access-list 100 deny udp any any eq 445
access-list 100 deny tcp any any eq 4444
access-list 100 deny udp any any eq tftp
access-list 100 permit ip any any
!
line con 0
line vty 0 4
password remoteuser
login
!
End
